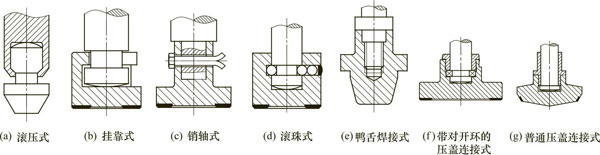

除了部分用于節流的小口徑截止閥的閥瓣與閥桿制成一體外，閥瓣與閥桿通常都采用活動連接，如圖1所示。

　　圖1（a）、圖1（b）、圖1（d）、圖1（f）和圖1（g）所示的方式常用于填料截止閥。滾壓式、掛靠式結構簡單可靠，閥瓣與閥桿的連接不通過中間零件，加工要求也不高，閥瓣的自動對位性能好，因此，在DN25以下的中、低壓截止閥中應用比較普遍。

圖1 閥桿與閥瓣的連接方式

　　但是，掛靠式結構中的閥瓣在閥門開啟過程中有脫落的可能，必須依靠閥腔導向和限位，在這樣的結構中，不可避免地存在著徑向和軸向游動間隙，故用于節流的截止閥很少采用這種連接方式。壓蓋連接式適用于DN32以上的截止閥，一般帶對開環的壓蓋連接式適用于平面密封的截止閥，因?yàn)槭褂脤?duì)開環，使閥瓣沿閥桿球形支撐點的球心有一定的晃量，便于閥瓣自動找正閥座的密封面，實現密封，而普通壓蓋連接式由于閥桿只能沿軸向和徑向有間隙，因此適用于錐形閥瓣密封的截止閥。

　　閥桿通過閥桿螺母一邊旋轉，一邊升降，閥座關閉時，在球形支承面上產生作用力Q和摩擦力矩M。根據球形端面與支承平面之間形成的直徑為d的曲面可以計算力矩M：

　　式中 R——閥桿端部球面半徑，mm。

　　一般，接觸副為鋼對鋼時，摩擦因數μ=0.3當接觸副材料的彈性模量E完全相同時，則有

　　當接觸副材料的彈性模量E不相同時，則應按下式換算后代入式（5-14）：

　　式中 E1，E2——閥瓣與閥桿材料的彈性模量值。

　　當作用力Q很大時，為了減少接觸副的摩擦力矩，常在閥桿與閥瓣的接觸面之間設置一個具有較高表面硬度和粗糙度等級的金屬墊片。此時，計算E值時應以墊片材料代替閥瓣材料來考慮。

　　銷軸式與鴨舌焊接式適用于波紋管密封的截止閥。在這種閥門中，閥桿只做升降運動，不做旋轉運動，因此，閥瓣與閥桿的接觸面之間只傳遞軸向力Q。在銷軸式連接中，依靠接觸面?zhèn)鬟f軸向力，銷軸只與閥桿或閥瓣一個零件的銷孔松動配合，而與另一個零件的銷孔保持一定的間隙，故不承受Q的作用。

　　銷軸可以是單開尾式的，也可以是雙開尾式的。在鴨舌焊接式結構中，閥瓣與閥桿的接觸端面上均車有相同直徑的鴨舌片，相對位置的固定是通過鴨舌片的點焊來實現的。鴨舌片的點焊可以反復使用多次，連接可靠，簡便易行，而且這種結構同心度高，無游動間隙，既可垂直安裝，也可水平安裝，工作性能都很穩定。
