圖1和圖2所示的填料函是帶升降桿閥門使用的典型填料函。

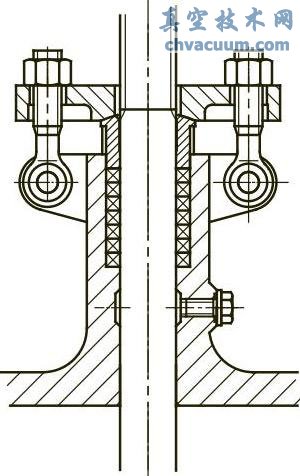

圖1 填料函的基本結構

　　圖1所示的填料函是基本類型，在該填料函的環形腔室內從上部填料壓蓋到底部臺肩之間裝有填料。在填料函的下部設有上密封，該上密封與閥桿所帶相應的密封配接，當閥門全開時，用來隔離系統介質與填料接觸。

　　圖2所示的填料函在底部附加有一個冷凝腔。這種帶冷凝腔的填料函最初作用是作為可冷凝氣體(如蒸汽)的冷卻腔。作為這種特殊用途時，冷凝腔裝有一個測試用絲堵，它可卸下以便測定上密封的緊密性。

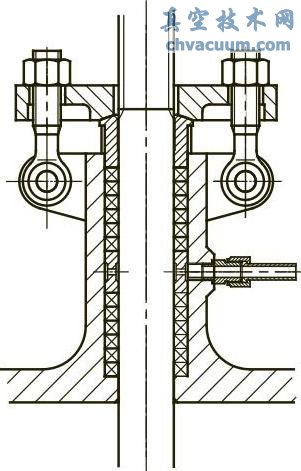

圖2 底部帶有冷凝腔的填料函結構

　　圖3所示的填料函是在兩部分填料之間裝有隔環，該隔環主要與壓縮填料相連接，并有不同的用途。

　　①作為密封劑或潤滑劑的注射腔。

　　②作為壓力腔，用來接通外部介質使其達到或稍稍超過系統壓力以防止系統內介質向外部泄漏。故外部介質必須能同系統介質相容，并對閥門外界環境無損害。

　　③用于真空時作為密封劑腔，向該腔添加外部介質作為密封劑。

　　④作為泄漏收集腔，通過它將泄漏液體引至安全點。

　　填料壓蓋進入的載荷會使填料密封的完整性遭到破壞。當使用隔環時，會使填料函的深度增加，側壁摩擦力就會使填料壓蓋的進入載荷降低，從而會破壞密封的整體性能。當用彈簧代替隔環可以避免這一現象的發生，旋轉泵的軸封，就是采用彈簧替換隔環來提高密封的整體性能。

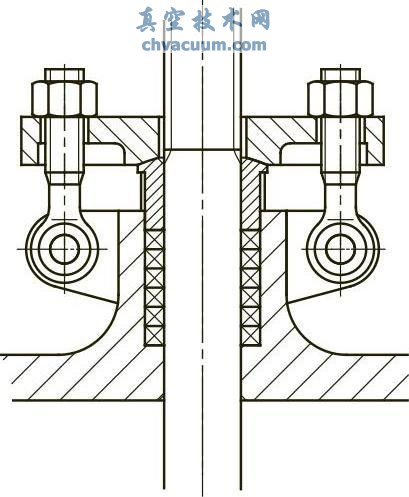

圖3 裝有隔環的填料函
