隨著電力電子技術、微機控制技術、微電子技術等現代科學的發展，智能電動執行器及其控制技術成為了現代電動執行機構的發展方向。本文首先結合相關產品的應用情況介紹了智能電動執行器國內外現狀;其次簡單介紹了智能電動執行器的組成及基本工作原理;然后介紹了變頻調速控制技術中采用的幾種PWM控制技術;最后對智能電動執行器及其控制技術的發展趨勢進行展望。

　　工業生產過程自動調節系統一般由檢測器、調節器、執行器和調節對象組成，其中執行器是不可缺少的重要組成部分，作為工業過程控制系統中終端產品，其在自動控制系統中發揮著其他產品不可替代的作用。隨著經濟的飛速發展，自動化程度的提高，執行器應用范圍的越來越廣泛，已經從最初的石油、化工、冶金、電站等領域發展到食品、制藥、能源、供水、環保等自動控制領域。國家對執行器的需求不僅數量上巨大，而且品種、規格要求也越來越高，這對執行器的性能、適用范圍提出了更高的要求[1，2]，伴隨著微電子技術、電力電子技術、微機控制技術以及通信技術等現代科學的發展，國內外相關企業和研究機構長期對執行機構的跟進研究，逐漸形成了以多功能、智能化、遠程控制、故障自診斷等技術為主要特點的智能型電動執行器。

1、我國執行器發展現狀

　　我國從20世紀50年代末開始仿制前蘇聯、西德的氣動調節閥開始，經過20世紀60年代中期的行業調整，逐漸形成了我國自己的氣動調節閥系列產品;20世紀70年代初，逐漸開發了DDZ-II、DDZ-III型電動執行器[3];20世紀80年代以來，隨著電力電子技術的發展，無觸點DKJ型角行程和DKZ型直行程電動執行機構進入市場，這也是我國最早的、唯一生產的電動執行器[4];20世紀90年代初，儀器儀表行業組織了DDZ-S儀表與執行機構的聯合開發，初步實現了控制儀表和過程控制的數字化技術。由于我國工業技術基礎薄弱，水平相對偏低，在工業生產過程中的自動化程度比較低，所以對控制儀器儀表的要求普遍不高，這就客觀上致使一些廠家不在這個方向上投資，再加上國家在建國后一段時間內沒有認識到發展執行機構的重要意義。綜合這些原因，我國執行機構的發展速度遠遠落后于其他控制儀表。改革開放以來，執行器發展速度加快了很多，但是技術的進步在客觀上是有個過程的，只有相關的技術都取得進步才能促使執行器更快的發展，近些年來一些廠家為了片面追求效益，只引進國外產品組裝，相對的技術消化和技術人才的梯隊培養沒有跟上，致使國內的相關技術相比國外先進技術落后十幾年的時間。

　　目前，國內有幾十家執行器廠商，但是在控制精度、智能化水平和安全性能等方面處于較低的水平，其中相對規模較大的廠家有天津儀表七廠、上海儀表十一廠、重慶川儀十廠和四廠、大連第三儀表廠、揚州電力修造廠、鞍山熱工儀表廠等，其中天津儀表七廠和重慶川儀十廠是電動執行器的專業廠商，能夠提供多個規格的電動執行器，但是相比國外，品種規格還是相對單一，沒有形成系列化，另外在防爆、核級產品和特殊環境的產品上基本上還是全部需要從國外進口。

　　相對普通電動執行器，智能型具有變頻功能的執行器相對國外差距更大。在國內，將變頻技術應用在執行器上的廠商中，重慶川儀十廠的技術代表了國內在此行業的先進水平。該廠正在研發的智能型具有變頻控制技術的電動執行器，能夠實現雙向力矩、速度的獨立、寬范圍調節，特別是在S9工作制式下實現力平衡的動態定位技術，可以顯著提高交流電機的定位精度和響應速度。

2、國外執行器發展現狀

　　相比國內執行器行業的技術落后，國外相關行業在數字化、智能化、網絡化、機電一體化等方面處于領先水平。在應用領域的寬廣程度上，技術儲備深度上，產品規格型號等方面都是國內所無法望其項背的。

　　目前，國外在智能型變頻執行器方面，德國SIPOS、法國BERNARD、英國ROTORK、美國VALTEK型智能執行器生產廠商基本代表了該領域的世界先進水平。主要表現在以下幾個特點[5，6]：

2.1、智能控制。

　　智能變頻控制技術是智能電動執行器變頻技術的核心，國外先進的執行器都采用智能控制技術，例如VALTEK公司的Starpac智能化閥門電動裝置能響應外部4~20mA模擬信號，然后由RS-485通信口發來的數字信號按自身程序設定的參數進行PID控制[7]。

2.2、自我保護功能。

　　完善的自我診斷功能和自我保護功能可以減輕技術人員的工作量，提高產品使用壽命。以SIPOS5FLASH系列智能執行器為例，將變頻裝置和控制器獨特的結合在一起，可以在電機行程進入末端的時候采用比較低的速度。這樣，由于電機和齒輪的動能降低，減少了沖擊，從而避免了過力矩，同時也避免了慣性對閥門的沖撞。

2.3、豐富的在線顯示功能及通訊功能。

　　幾乎每個先進的智能產品都采用了LCD顯示，有些產品同時也加上了LED發光指示。通訊功能可以使操作者和研發人員很方便控制機器，如SIPOS5FLASH系列，可以方便的選擇就地和遠程操作，可以通過RS232C串口、現場總線等方式對參數設置和調試。

2.4、完善的智能自我診斷功能。

　　智能執行器可以智能判斷產品故障，通過LCD現實或者通過LED發光報警，非常方便維修人員，降低了工作量。

2.5、變頻調速技術。

　　采用了變頻調速技術，在定位精度及穩定性、柔性調節控制、寬范圍調節、輸出轉矩和轉速、減少備件的種類和數量等方面顯示了優越的性能。

2.6、模塊化設計加一體化結構設計。

　　采用一體化結構設計使得整個系統的設計、安裝、操作、維護等方面大大簡化。而采用了模塊化設計可以更方便設備的調試和拆換，為用戶提供了最大的方便，節省了因部分壞掉而全部設備的更換帶來的額外費用開支。

3、智能電動執行器的組成及基本工作原理

　　傳統的電動執行器功能相對簡單，采用伺服放大器和執行機構就可以完成基本的功能設計，但是智能型電動執行器要完成人機交互、智能控制、通訊等一些相對比較復雜的功能，這就要求在傳統電動執行器的基礎上增加一些新的模塊來支撐這些功能。智能電動執行器的結構示意圖如圖1所示。

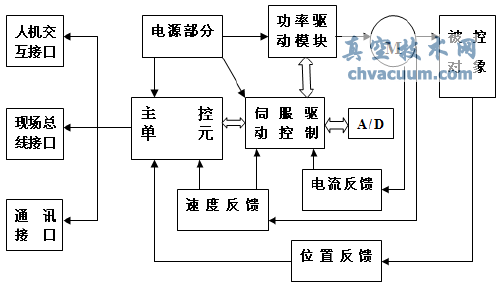

圖1 智能電動執行器結構示意圖

　　由圖1可知，智能執行器的基本功能模塊主要由主控單元、接口模塊、電源模塊、功率驅動模塊、伺服驅動控制模塊、檢測反饋模塊組成。智能電動執行器主控單元通過接受CAN總線傳送的上位機命令并結合所要調控的對象(如閥門)的檢測傳感器反饋回來的信號，主控CPU據此計算所需的速度控制信號，然后將該信號傳送至伺服驅動控制模塊，功率驅動模塊驅動電機轉動，使被控對象(閥門)的開度在理想的時間內達到一個合理的位置。智能電動執行器利用了現場總線通信技術將伺服放大器和功率驅動模塊緊密聯系起來，實現了主控單元和執行機構的雙向通訊、在線標定、自我診斷、保護等多種功能，很大程度上提高了控制精度和設備運行的安全性[8，9]。

4、智能執行器的變頻控制策略

　　交流電動機變頻調速是在現代微電子技術基礎上發展起來的新技術，其調速性能比傳統的直流電機調速更優越，比調壓調速、變極調速、串級調速等交流電機調速方式具有調速平滑、調速范圍更寬、效率高、結構簡單、運行安全可靠等優勢。變頻技術在智能執行器中的應用，在定位精度及穩定性、柔性調節控制、寬范圍調節、輸出轉矩和轉速、減少備件的種類和數量等方面進一步提高了執行器的性能和適用性[10，11]。

　　由于PWM技術可以在實現變頻變壓的同時可以抑制諧波的特點，其在交流傳動領域得到了廣泛應用。智能電動執行器的執行機構一般采用交流電機，基于PWM控制技術在電機變頻調速中的優異表現，故采用PWM控制技術也就成為了智能執行器變頻控制技術的核心。

　　基于相電壓控制的SPWM法是目前應用較為廣泛、技術比較成熟的PWM控制技術。這種控制技術要求的電路結構簡單、成本低，能夠滿足一般傳動的平滑調速要求，但是在低頻階段，動態轉矩能力和靜態調速性能都不好，系統性能不高、穩定性差。

　　電壓空間矢量(SVPWM)控制方式是一次生成三相調制波形，以內切多邊形逼近圓的方式進行控制的。在后來的實際使用過程中，人們又引入了頻率補償技術，可以減弱速度控制的誤差。但是這種控制方式的控制電路環節較多并且沒有引入轉矩調節，所以采用這種控制方式的系統并沒有從根本上得到改善[12]。

　　針對以上控制方式在性能上的不足，提出了矢量控制變頻調速方法。這種控制方法的主要思想是通過測量和控制異步電動機定子電流矢量，根據磁場定向原理對勵磁電流和轉矩電流分別進行控制，并同時控制兩分量間的幅值和相位，即控制定子電流矢量，從而達到控制轉矩的目的。但是，在實際的應用過程中，由于轉子磁鏈不容易準確觀測，電動機的參數對系統特性影響比較大，并且等效為直流電動機后在矢量旋轉變換較為復雜，這使得采用該控制方式的實際應用效果很難達到理論分析的理想結果[13]。

　　1985年，德國魯爾大學的DePenbrock教授提出了直接轉矩控制變頻技術。該方法的基本思想是在定子坐標系下分析交流電動機的數學模型，控制電動機的磁鏈和轉矩，省去了在矢量變頻控制技術方式里交流電動機等效為直流電動機種的復雜矢量旋轉變換計算，也不需要簡化交流電機模型，在很大程度上解決了矢量變頻控制的不足[14]。

5、發展趨勢

　　任何一種技術的進步都和相關其他技術的進步有著非常緊密的關系，執行機構的發展也離不開微電子技術、電力電子技術、自動控制技術、網絡技術、機電一體化技術等技術的進步。伴隨這這些相關技術的發展，智能執行機構的發展趨勢為：智能變頻技術、模塊化設計技術、高效變頻電機及傳動技術、S9工作制、動態力平衡定位技術、故障診斷及保護技術、現場總線技術、抗電磁干擾技術、機電一體化結構、數字控制技術等等[15，16]。

參考文獻

　　[1]趙青梅，賈寶鳳，問奴虎.智能電動執行器的應用[J].中國儀器儀表.2004，24(6)：41-42.

　　[2]賀增耀.電動執行器在自控系統中的發展及應用[J].山西建筑.2007，33(5)：185-186.

　　[3]卞正崗.世紀之交話自動化儀表工業[J].自動化博覽，2000，(1)6-9.

　　[4]吳舉秀，綦星光.電動執行器的應用現狀及發展趨勢[J].山東輕工學院學報，2007，21(3)：50-52.

　　[5]C.R.PaulandKB.Hardin.Diagnosisandreductionofconductednoiseemissions.IEEETrans[J].Electromagn.Compat.，1988，30(4)：553-460

　　[6]TingGuo，DanY.ChenandFredC.Lee.SeparetionoftheCommon-ModeandDif-ferential-ModeConductedEMINoise[J].IEEETRANSACTIONSONPOWERELEC-TRONICS，1996，11(3)：480-488.

　　[7]楊新志，唐華.電動執行機構的變頻調速控制[J].電機與控制應用，2006.

　　[8]新一代SIPOS5FLASH系列變頻智能型電動執行器機構概述[Z].2008.

　　[9]楊平，彭道剛，王志萍等.智能電動執行器的特點及應用[J].電子儀器儀表用戶，1999，6(2).

　　[10]黃春英.新型閥門電動執行機構的研究及開發[D].大連理工大學碩士學位論文.2003，1-5.

　　[11]曹江，張春喜，張志強等.智能變頻電動執行機構發展現狀及其控制技術綜述[J].黑龍江水專學報，2007，34(4)：93-96.

　　[12]韋力，靳坤，王明山.一種新型SVPWM調制方法的研究與實現[J].ElecticalMeasure-ment&Instrumentation，2010，47(4).

　　[13]余國民，王克難，王大志.基于空間矢量控制的PWM變頻器的研究[J].沈陽理工大學學報，2008，27(4).

　　[14]張愛玲，周贊強，王建華.異步電機直接轉矩控制系統SVPWM算法的改進[J].太原理工大學學報，2010，41(3).

　　[15]麻貴峰，楊國田，白焰.執行器的智能控制初探[J].自動化儀表，2004，25(1).

　　[16]姜艷華.基于LonWorks現場總線的智能電動執行機構的研究[D].遼寧工程技術大學，2006.
