常用的標準漏孔的兩種校準方法
2008-09-24 真空技術網 真空技術培訓講座
標準漏孔的常用校準方法有定容升壓法和氦質譜檢漏儀比較法。
（1）定容升壓法

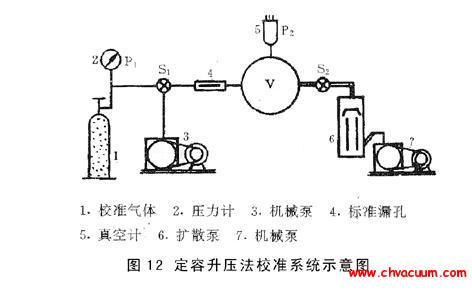

定容升壓法校準系統示意圖如圖12所示。
圖12：定容升壓法校準標準漏孔系統示意圖

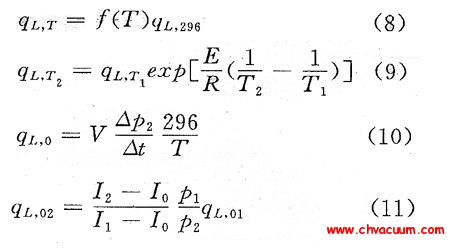

經預抽并烘烤容積V后，標準漏孔進氣端壓力p1＜1.33×103Pa，而V達到極限真空。當壓力為1.01×105Pa的校準氣體（例如N2氣）經標準漏孔流進容積V，并在V中壓力p2穩定后，關閉閥門S2記錄時間和環境溫度T，測出對應Δt時間的升壓Δp2則標準漏孔的漏率為式（10）。
（2）氦質譜檢漏儀的比較法

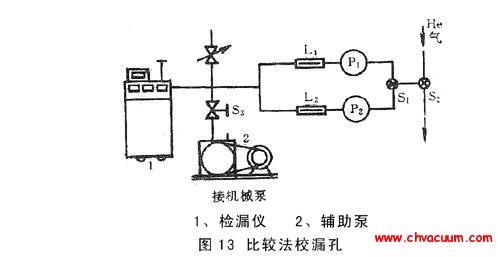

氦質譜檢漏儀比較法校準系統如圖13所示。
圖13：氦質譜檢漏儀的比較法校準標準漏孔示意圖
在檢漏儀工作條件不變的前提下，先后測出已知漏孔L1和待校漏孔L2的進氣氦壓和訊號，則待校標準漏孔的漏率為式（11）。式中，qL，01-已知標準漏孔L1的漏率；p1，p2-分別為L(zhǎng)1、L2漏孔進氣端氦壓；I1，I2-分別為L(zhǎng)1，L2漏孔的輸出訊號；I0-檢漏儀本底。
