采用微波等離子體化學氣相沉積（MPCVD）方法在銅襯底上沉積了微米和納米兩種金剛石薄膜，過渡層均為鈦－鋁－鉬。用場發射掃描電子顯微鏡（FESEM） 觀察薄膜的表面及斷面形貌，用拉曼（Raman）光譜測量所得金剛石薄膜的質量，利用壓痕法測試了所得薄膜的附著性能，研究結果表明：過渡層可有效提高微米金剛石薄膜在銅襯底上的附著力，反應氣氛中Ar 的存在可促使納米金剛石薄膜的形成，改善薄膜表面的粗糙度。

　　金剛石具有諸多優異的力、熱、光、電等性質，同時也具有優良的化學惰性，很好的熱穩定性等，在機械、光學、電子學及聲學等領域有著廣闊的應用前景，但是其數量稀少且價格昂貴，因而在現實中的應用是十分有限的。上個世紀80年代初蘇聯的Spitsyn 和日本的Matsumoto 等人發明了低壓氣相合成金剛石膜技術，用該種方法制備的金剛石薄膜，其性能接近天然金剛石，因而金剛石薄膜一經問世就迅速達到商業化應用的水平，從而在世界范圍內掀起了研究金剛石薄膜的熱潮。

　　經過20 多年的研究，金剛石薄膜在機械加工領域已經獲得成功應用，尤其是在切削領域，如使用金剛石薄膜后的刀具可顯著延長使用壽命。但金剛石薄膜應用于精細拋光領域的報道則很少。隨著光學玻璃拋光工藝不斷向前發展，對拋光材料的選取有了新的要求，不但要求拋光材料表面平滑、硬度適宜，而且要求其成本低廉、效率較高。納米金剛石具有高硬度、高耐磨性、低摩擦系數等優點，因而具備良好的磨削性能。因而將納米金剛石薄膜鍍?cè)诳蓮澢�的銅箔上將可以應用于玻璃的精細加工領域。

　　銅與金剛石具有相似的晶格結構，且銅的晶格常數為0.361 nm， 與金剛石的晶格常數0.357 nm 的晶格失配僅為1.1％。由于銅既不溶碳，又不能與碳形成碳化物，因此在銅片上直接沉積金剛石膜存在較大困難。另外，金剛石薄膜和銅的熱膨脹系數相差較大，因此，在沉積結束后降溫過程中，金剛石膜極易從銅片上剝離開來，碎裂成小塊。因此增強膜基間的結合力是在銅襯底上制備金剛石膜的關鍵。

　　本文采用Ti- Al-Mo 為過渡層分別制備了微米及納米金剛石薄膜，研究了Ti- Al-Mo過渡層對薄膜附著性能的影響以及薄膜的組織性能。

1、試驗

1.1、襯底表面預處理

　　實驗選用10×10×0.2 mm 的銅片作襯底，表面預處理具體流程如下：拋光→丙酮溶液中超聲清洗30 min→去離子水清洗→10%的稀硫酸中浸泡12 h→去離子水清洗→過渡層鍍膜處理。過渡層的制備用C- S 磁控濺射儀，先后濺射三種金屬：鈦、鋁、鉬，濺射沉積具體條件如下：濺射電流1 A，濺射溫度350℃，鈦層的濺射沉積時間為20 min，鋁層為5 min，鉬層為5 min，整個濺射過程中，樣品架不停旋轉以使膜層均勻。濺射結束后用顆粒大小為250 nm 的金剛石丙酮混合溶液超聲處理樣品10 min，最后用去離子水超聲清洗5 min。

1.2、薄膜的制備及性能表征

　　金剛石薄膜的制備采用MPCVD 法，納米金剛石薄膜的制備通過調整氣體流量等參數獲得的，具體工藝參數如表1 所示。

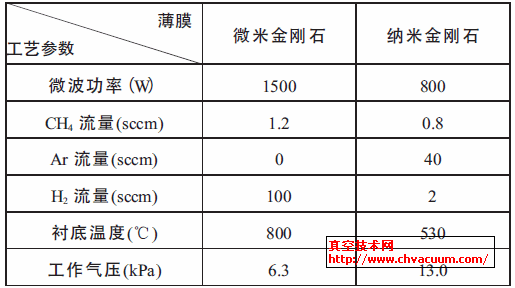

表1 金剛石薄膜的制備工藝

　　薄膜的表面及斷面形貌使用JSM- 6700F 型場發射電子掃描電鏡（FE－SEM）進行觀察，薄膜的微結構及純度使用拉曼衍射（Raman） 進行分析，薄膜附著力使用洛氏硬度儀進行定性測試，載荷為15 kg 力。

2、試驗結果與分析

2.1、薄膜的表面形貌

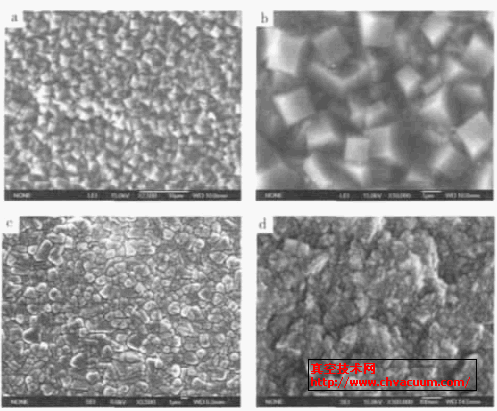

　　圖1 分別是微米金剛石膜和納米金剛石膜的低倍和高倍SEM 照片。可以看出微米金剛石薄膜表面相當粗糙，微米金剛石薄膜晶粒具有明顯的（100）擇優取向，晶粒堆積在一起導致薄膜表面出現許多突出的棱角，因而薄膜表面較為粗糙；而納米金剛石薄膜晶粒得到細化，無明顯的擇優取向，晶粒尺寸15~20 nm（圖1，d），納米晶粒聚集在一起形成一些微米級的小塊（圖1，c），由這些微米級的小塊形成金剛石膜的表面，因而表面較為平坦。

圖1 薄膜表面SEM照片

2.2、薄膜的斷面形貌

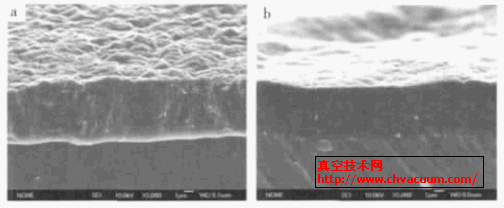

　　圖2 分別是微米金剛石膜和納米金剛石膜的斷面SEM 照片。從圖中可以看出二者組織結構明顯不同。

圖2 薄膜的斷面形貌

　　微米金剛石薄膜是一種柱狀組織結構，薄膜與襯底表面呈犬牙交錯型（圖2，a），這種薄膜與襯底間的結合力顯然較高，但薄膜表面粗糙度較高，這與圖1 得到的結果是一致的；而納米金剛石薄膜是一種類似于細沙堆積起來的結構，薄膜與襯底間近似一條直線，這種薄膜與襯底間的結合力顯然較弱。出現這種結構的原因在于：高濃度的Ar 氣一方面稀釋了氫氣的濃度，使金剛石膜的二次形核率增加另一方面Ar 從微波中吸收能量從基態轉化成激發態，在等離子碰撞過程中，激發態的Ar 又把能量傳給CH4，從而導致C2聚合物的形成，因而薄膜沉積速率大大提高，抑制晶粒的長大，細化了晶粒。從斷面形貌來看，納米金剛石薄膜表面近程是平整的，薄膜表面較為平坦，這與圖1 得到結果是一致的。
