蝶閥是用圓盤式啟閉件往復回轉90°左右來開啟、關閉和調節流體通道的一種閥門。蝶閥不僅結構簡單、體積小、重量輕、材料耗用省、安裝尺寸小，而且驅動力矩小，操作簡便、迅速，同時還具有良好的流量調節功能和關閉密封特性。蝶閥在完全開啟時具有較小的流阻，當開啟開度大約在15°～70°之間時，又能進行較為準確的流量調節，因而在大口徑調節領域，蝶閥的應用非常普遍。本文主要針對本人最近生產的三偏心硬密封蝶閥閥體的加工方法進行討論。

1、三偏心蝶閥的密封原理

1.1、三偏心密封蝶閥的密封原理

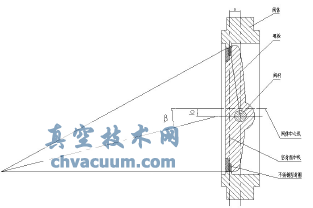

　　三偏心密封蝶閥密封結構見圖所示

三偏心金屬密封碟閥

1.2、三偏心密封蝶閥的密封結構

　　1)結構特征：閥板的回轉中心與閥板密封截面形成一個偏置尺寸。a.并與閥體中心線形成一個偏置尺寸;b.閥體密封面中心線與閥座中心線形成一個角度為β的角偏置。2)密封原理：由于該結構蝶閥在雙偏心密封蝶閥的基礎上將閥座中心線再與閥體中心線偏置一個β角，當這種結構的三偏心蝶閥處于完全開啟狀態時，其閥板密封面完全脫離閥座密封面，并且在閥板密封面與閥座密封面之間形成一個與雙偏心密封結構蝶閥相同的間隙，由于β角的偏置，會使長、短半徑轉動的閥板大、小半圓上，閥板密封面轉動軌跡切線與閥座密封面形成一個楔角θ1和θ2，該楔角的形成會使閥板啟閉時，閥板密封面相對于閥座密封面漸出脫離和漸入壓緊，從而徹底消除閥板啟閉時蝶板兩密封副之間的機械磨損和擦傷。

2、閥體及密封面的加工工藝

　　三偏心蝶閥密封副，可理解為由正圓錐偏轉一定的角度切割而成，三偏心蝶閥制造工藝的核心，也就是閥座面的加工工藝和蝶板密封圈的加工工藝，以及蝶板與閥體的配鏜工藝。

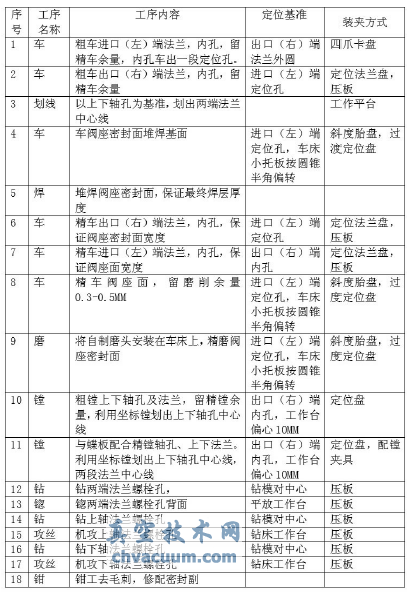

　　加工工藝過程如下：

3、加工注意事項

　　1)為了在加工過程中使密封面錐體中心與機床回轉中心重合，過渡盤與斜度胎盤定位止口的定位臺階中心與閥體安裝在斜度盤上的定位臺階應存在偏心Eg。

　　式中：C—過渡盤厚度，mm;H—閥體進口端距閥桿中心高，mm;Ea—閥座密封面中心線與閥桿中心的軸向偏心，mm;α——錐體與閥體通道軸線的偏心角，(°);e—閥座密封面中心線與錐體中心交點和閥體通道中心的偏心距，mm。

　　2)加工密封面圓錐時刀具的安裝時很重要的問題，如果刀尖未對準中心，車出的圓錐體則呈雙曲線。

　　根據圓錐體成型的原理，通過圓錐體中心的圓錐母線應該是一條直線。如果把一個標準圓錐體離開軸線△h處切開，其剖面形狀是曲線CDE，因此，車刀安裝得高于或低于零件回轉中心△h，則車出的母線

　　則變成了雙曲線，現證明如下：

r²=x²+△h²;r²-x²=△h²;x=ytanα=△h²;r²/△h²-y²/△h²cot²α=1

　　這就是雙曲線方程，也就是說r在y軸方向變化規律是雙曲線。

4、結語

　　三偏心硬密封蝶閥加工工藝的核心為金屬密封面的堆焊技術，以及密封面硬質合金的加工及與閥瓣(蝶板)的配合加工工藝，該篇論文所討論的加工工藝，經過我廠長時間的試驗，已經達到成熟階段，去年生產的DN2800mm三偏心硬密封蝶閥已經應用于核電、天然氣領域，滿足高溫、高壓等苛刻工況的使用要求，并一致得到了客戶們較好的評價。
