1、概述

　　隨著現代石油化工工業的快速發展,在特殊工況中使用的一些介質具有極強的腐蝕性,即使是不銹鋼閥門及襯橡膠、搪瓷的閥門也已不能滿足需要。若采用哈氏合金、蒙乃爾合金或20號合金等作為閥門材料,由于其中含有大量的Ni、Cr、Ti、Mo、Nb和Pt等稀有金屬,其資源有限,價格貴。根據現代科學技術成果,氟塑料分子結構中有氟碳鍵及其屏蔽效應,具有優良的耐腐蝕性、耐高(低)溫性、不粘附性和電絕緣性,幾乎能抵制所有化學介質(包括氫氟酸、濃硫酸和王水)的腐蝕。利用氟塑料的可塑性加工原理,將氟塑料襯于普通的鋼鐵外殼體內,以隔絕鋼鐵金屬與強腐蝕性介質的直接接觸,既解決了氟塑料強度低和不能承受高壓力的問題,又解決了鋼鐵材料不耐腐蝕的問題。氟塑料襯里閥門具有優良的耐熱性和耐寒性,具有優良的電絕緣性和優異的化學穩定性,可耐各種強酸、強堿和強氧化劑的腐蝕, 低摩擦性和自潤滑性非常好, 可長期在- 195～200℃范圍內使用。

2、結構與設計

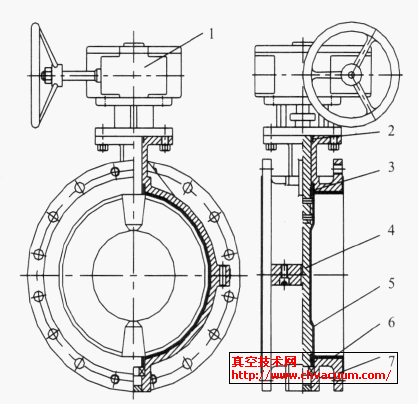

2.1、結構及主要零件名稱如圖1和圖2所示。

1 驅動裝置　2 防塵密封圈　3 O形圈　4 蝶板5 蝶板襯里層　6 閥座襯里層　7 閥體

圖1　雙法蘭式連接蝶閥

2.2、適用范圍

　　氟塑料襯里蝶閥公稱壓力為PN116 (氟塑料的承受壓力最高可達到215MPa) 。DN50～1 200。閥門適用溫度按所選用的不同材料(金屬材料和非金屬材料)能承受的溫度綜合評定。如鋼制襯氟塑料(WCB + F46)材料,使用溫度為- 29～150℃。限定最高值不超過150℃。適用介質為低粘度酸和堿類等腐蝕性介質,主要指酸性、堿性、有機和無機溶劑等強腐蝕性介質。低粘度是相對濃度較高的顆粒狀介質而言,氟塑料襯里閥門應盡量避免使用固體顆粒的介質。

3.3、測試方法

(1) 溫度

　　試驗溫度測量涉及室溫至液氮溫度區范圍, 采用熱電偶溫度計測量, 溫度電信號通過數字多用表測量、采集并輸入測控計算機, 在計算機界面上顯示, 并由計算機自動完成記錄和保存。與此同時,計算機將溫度測量值輸送到儀表面板上的溫度顯示儀進行現場顯示。

(2) 壓力

　　試驗壓力測量范圍為0～10M Pa。采用指針式精密壓力表和數字式壓力表在儀表面板上對系統壓力進行現場顯示, 同時, 采用壓力變送器測量系統壓力, 并轉換為電壓信號, 經數字多用表測量、采集并輸入測控計算機, 在計算機界面上顯示, 并由計算機自動完成記錄和保存。

(3) 液位

　　為了確保液氮液面高度滿足閥門測試的要求,采用差壓式壓力變送器測量液位高度。測量電信號通過數字多用表測量、采集并輸入到計算機進行顯示, 并提醒加注液氮和停止液氮加注操作。

(4) 流量

　　根據閥門密封形式的不同, 閥門的允許泄漏量是不同的。軟密封結構的閥門, 其泄漏量應該為零。而對于硬密封的閥門, 本身是允許有一定泄漏量的。基于上述情況, 配備兩種測量流量的裝置,其一是小流量的流量計, 用來測量允許具有一定泄漏量的硬密封閥門或者軟密封閥門在相對不正常工作狀態下時的泄漏情況。

　　對于微小泄漏量, 由于一般的流量計已經無法檢測到, 需通過觀察并計數開口端在水中泄漏氣泡數的形式進行測量。利用計算機數據采集系統記錄電脈沖的數目, 實現自動計數。

4、結語

　　基于計算機數據采集系統的低溫閥門性能測試裝置, 可以把熱電偶、壓力傳感器、液位傳感器和流量計的各路信號, 經前置處理后輸入到計算機中, 通過數據采集軟件進行數據顯示、存儲和打印, 還可根據相關參數的設置來控制液氮罐的自增壓系統對低溫試驗槽進行加注液氮。該測試系統采用集中式數據監控, 既實現了通過計算機發出指令進行自動操作, 提高工作效率、操作的及時性、準確性及安全性, 又便于數據的統一保存和管理。

參考文獻

　　〔1〕　陸培文. 實用閥門設計手冊〔M 〕. 北京: 機械工業出版社, 2006.
　　〔2〕　JB /T 7749 - 1995, 低溫閥門技術條件〔S〕.
　　〔3〕　BS 6364 - 1984 (R1998) , 低溫閥門〔S〕.
　　〔4〕　SHELL M ESC SPE 77 /306: 2002, 低溫閥門產品試驗〔S〕
