為滿足某些特殊工況的需要，發展了某些特種球閥，如球閥換向閥、夾套球閥、襯塑球閥、清管閥和球閥止回閥等。

一、球閥清管閥

　　Cameron公司提供了一種全焊接閥體球閥清管閥，它有很多優點，可以取代傳統的清管收發球裝置。

　　一個傳統的清管收發球裝置如圖1所示。它是一個裝置系統，由發射筒、主線路截?cái)嚅y、平衡閥、發射閥、排放閥和放空閥等組成。現在用一個球閥清管閥去替代，大大降低了投資成本。它是將三個閥的功能組合在一個球閥清管閥內，傳統的發射裝置需要三個閥分別完成三個程序，主管線上的截?cái)嚅y、發射閥和發射筒。

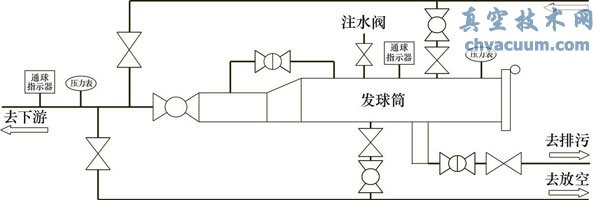

圖1 清管收發球裝置

　　Cameron的清管閥設在主管線上，兼具截?cái)嘀鞴芫�和發射清管球的兩個功能。圖2清楚地表示從裝球到發球的全部過程：

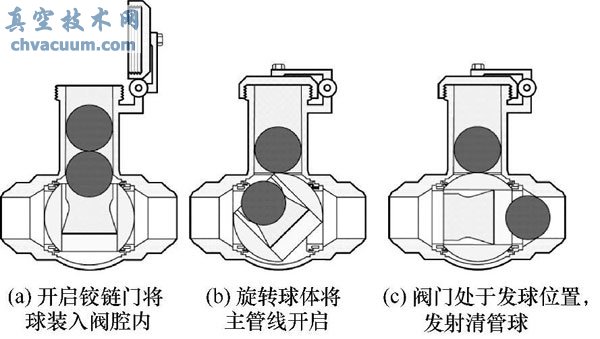

圖2 球閥清管閥

　　①主管線關閉；

　　②閥門腔體內壓力泄放；

　　③開啟鉸鏈門將球裝入閥腔內；

　　④閥腔內允許裝入幾個清管球(spherical pig)；

　　⑤將鉸鏈門關閉；

　　⑥閥體內充滿介質；

　　⑦旋轉球體將主管線開啟；

　　⑧閥門處于發球位置，發射清管球。

　　另外清管球閥尚具備下列功能：

　　①雙截止排放功能，在腔體壓力泄放時，同時截?cái)嗌铣隹谥鞴芫�上的壓力；

　　②可一次裝入數個球，具備連續發射清管球的能力；

　　③附加的功能，如腔體泄壓、排污、放空、旁通、壓力平衡等閥門均可按需增加；

　　④防火和防靜電功能。

二、球閥換向閥

　　球閥可以作為二通截?cái)嚅y，也可設計成三通、四通換向閥，用來快速改變流體的流向，如果配以定位器具有調節功能，則亦可用作流體的分配與混合。

　　按照球體通道的形狀，三通球閥換向閥外形和結構如圖3所示，可以分為L(zhǎng)形、T形和Y形3種。

圖3 三通球閥換向閥外形和結構

　　L形三通球閥換向閥，其結構原理如圖4(a)所示，球體中通道形狀是L形，呈直角布置。閥體上有通道A、B、C三個通道，呈T字垂直布置。這樣球體轉動90°角則可將進口端A的流體從出口端B切換至C，反之亦然。應該注意，浮動球球閥是出口端密封，所以浮動球L形三通換向閥只具備流向切換功能。它不可能同時將進、出口兩端的流體截?cái)唷Ｈ绻�要做成兼具換向和同時截?cái)鄡蓚�(gè)出口通道的功能，則結構就較復雜，要做成固定球、浮動閥座的結構。

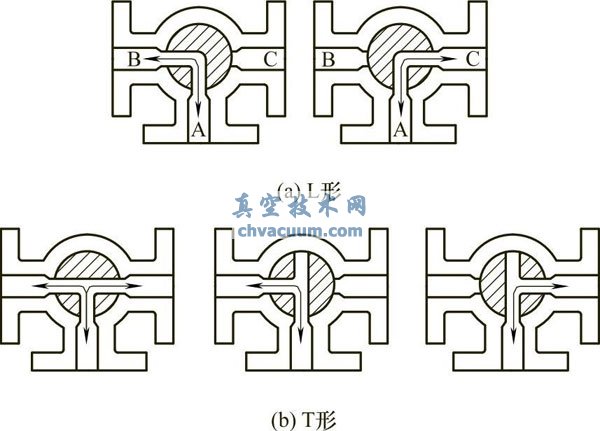

圖4 L形和T形三通球閥

　　T形三通換向閥的球體與閥體的通道形狀一樣呈T字形垂直布置。如按照?qǐng)D4(b)布置，可以實施出口通道切換或流體分配的功能。同樣如果要使進口端截?cái)啵瑒t球閥應設計成固定球浮動閥座。

　　如果將三通呈120°按Y形分布，就是將球體通道和閥體通道都做成Y形布置，則成為Y形三通換向閥。球體要轉動120°角來實施流體的換向。這樣做的目的是改善流動特性、減少流阻、提高流通能力。同樣可以做成浮動球結構或者固定球結構，根據客戶實際工況的不同。如圖5所示。

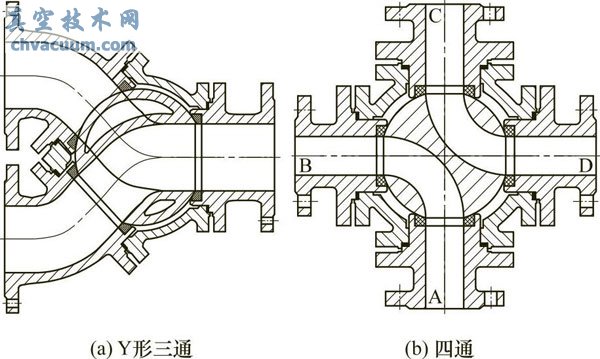

圖5 換向閥

　　換向閥亦可做成球閥四通換向閥，就是球體上有兩個通道，四個進出口。閥體亦做成四個進出口A、B、C、D，這樣當球體轉動90°將A與C相通，B與D相通，切換成A與B相通，C與D相通。這在化工、低溫工程中，吸附器、干燥器中可獲得應用。干燥器由兩個干燥筒組成，一個干燥器工作，另一組干燥器解濕，一個循環后切換。這種場合就需要球閥四通換向閥。

三、夾套球閥

　　對于輸送易于結晶的物料和黏稠介質的流體，需要采用加熱和保溫的方法來防止物料結晶和改善流體的流動特性。避免閥門堵塞和開關失靈，一般最為常用的是外部蒸汽加熱的夾套球閥，如圖6所示。

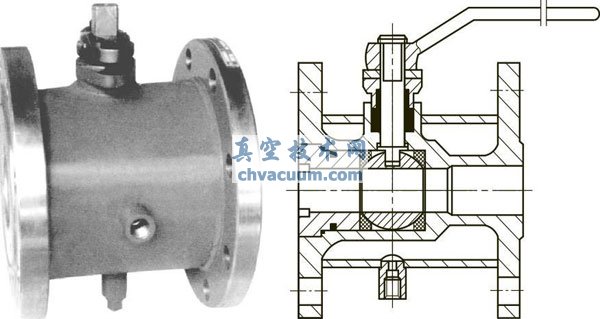

圖6 夾套球閥

　　夾套球閥一般都做成側裝式、整體閥體、浮動球結構，外面有一個保溫夾套，夾套與閥體采用焊接結構。有一個蒸汽入口和一個蒸汽出口。蒸汽的壓力與溫度視主管線流動介質性質，由需方提供。

四、球閥止回閥

　　球閥止回閥是一種一閥多用的設計，兼具球閥隔離進口和出口流體的功能及瞬間控制閥門流向的功能。圖7所示就是球閥止回閥的一種設計。其結構是一個普通的浮動球球閥，在球體的通道內設置一個旋啟式的閥瓣。這樣，球閥可關閉，隔離進口和出口的介質。在球閥開啟時，是一個止回閥，流體只能單向流動。當出口端壓力高于進口端時，流體被自動切斷，特別對于防止管道水擊，這種閥門就可替代兩個閥門的功能，節省工程投資。

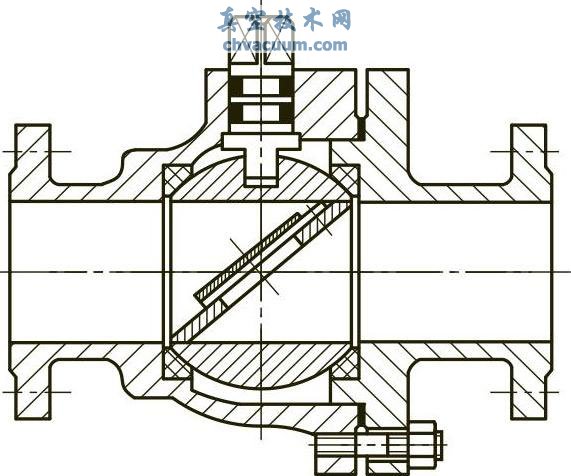

圖7 球閥止回閥
