上裝式金屬密封球閥（圖1）可以在線維修，壓力等級Class150～600，閥門通徑1/2～6in（15～150mm），全通徑和縮徑。連接方式有法蘭式和焊接端（承插焊和對接焊）。其設計特征可描述如下：

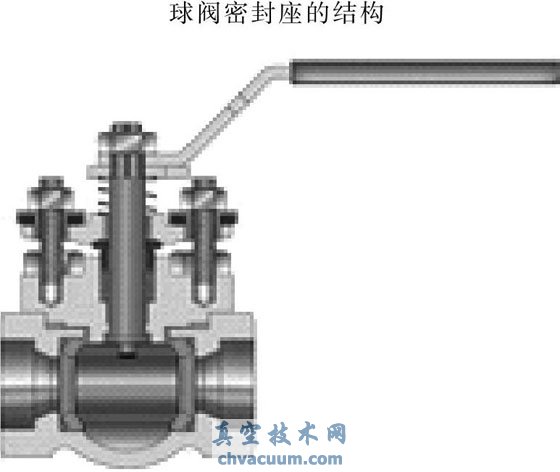

圖1 上裝式金屬密封球閥

　　1、在線拆裝，更換密封座；

　　2、可直接焊接管線上而無須拆卸閥門；

　　3、在有固體顆粒的介質中提供全通徑的通道，保持流體暢通；

　　4、閥體與閥蓋的連接不受管道應力的影響；

　　5、閥蓋與閥體連接可靠，密封采用纏繞式不銹鋼石墨密封墊；

　　6、密封座用stellite 6合金，并加工成寬的金屬密封面；

　　7、背部密封材料石墨，耐溫538℃；

　　8、球體表面被自動清掃干凈；

　　9、壁厚設計符合ASME B16.34；

　　10、不銹鋼球體，涂硬鉻處理；

　　11、防被吹出的不銹鋼閥桿設計；

　　12、填料壓蓋采用碟形彈簧加載或螺栓壓緊（live-loaded）；

　　13、閥桿微泄漏密封；

　　14、閥桿導向性好，減少側向力可能引起的晃動；

　　15、2in以下手動操作；

　　16、如果需要,可以提供接長桿操作；

　　17、密封等級達到Ⅳ級（ASME B16.104/FCI 70-2）。

　　可用于原油和石油精煉中催化劑供給系統，蒸汽及過熱蒸汽、熱媒體油（導熱油）、低溫、化纖PLA和PTA的生產過程，造紙工業中作為氣體或蒸汽的隔離閥。
