一、球體

　　介紹了密封座的各種結構形式沒計之后，冉來觀察同定球球閥的球體結構。同定球球閥的最重要特征是球體存開關過程中不偏離球體的回轉巾心，球體I：支軸的設計有三種結構形式：

　　①如圖1所示，球體上部有一個軸柄，下部是一個軸孔，供一個固定軸插入，球體的結構是一個軸，一個孔的結構。

　　②如圖1(a)和(b)所示，球體上是兩個上下的軸孔，分別由上軸和下軸插入，圖(a)所示的結構適用于小口徑，在球體上軸孔的插入深度短，只能承受較小的介質力，圖(b)所示的結構，適用于大口徑，可承受較大的介質力，而且支承軸頸和驅動軸分離。驅動軸只承受轉矩的作用。

　　③如圖1(c)所示，球體上是兩個外伸的軸，垂直上下兩塊支撐板，介質力通過軸頸和支撐板傳遞到閥體上，同樣，驅動軸只承受單一的轉矩作用，分離了介質力和操作力矩。

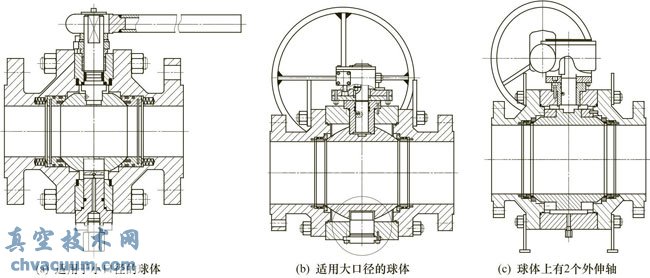

圖1 同定球球閥結構

二、閥體

　　由于閥體是一個鍛造的筒體，沒有通常的閥頸，閥頸被一個填料箱替代，填料箱體通過螺栓固定在閥體的平臺上，軸封則是采用O形橡膠圈，外部與執行器的連接支板，也是通過填料箱體上的通孔，固定在閥體上，可知，這種圓筒狀結構閥體，在軸頸部分，閥體的強度被大大地削弱了。

　　至于閥體的結構，與浮動球球閥一樣，有側裝式和上裝式兩種。

　　側裝式可以分為兩段式，一個主閥體和一個副閥體結構，也可以是三段式，一個主閥體和兩個副閥體結構。

　　上裝式閥體是一個整體結構，上部閥蓋用螺栓與閥體組成一個完整的壓力邊界，球體是一個帶有上下支軸的球，下支承軸承嵌入閥體內，上支承軸承置于閥蓋內，上軸端加工一凹槽與軸頭部的凸緣相連接，用來傳遞轉矩，介質力作用在軸承上，驅動軸只傳遞轉矩，并設計成防吹出的結構，閥座的設計存在裝配或拆卸的困難，就是球體裝入閥腔時閥座要向兩側移動，這樣就設計一個可以滑動的背閥座，事先閥座縮入左右通道內，待球體裝入后，通過背閥上的凸緣，將閥座推向球體中心，然后用一個卡環，卡入背閥座的凹槽內，拆卸時，則先取出卡環，然后將閥座推入閥腔的左、右通道內，球體即可從上部取出。因此，上裝式結構球存在可在線維修的優點。
