羅茨泵的三種結構型式

2020-05-03 真空技術網 真空技術網整理

　　羅茨泵的泵體的布置結構決定了泵的總體結構。目前國內外的羅茨泵總體結構大致有三種型式：

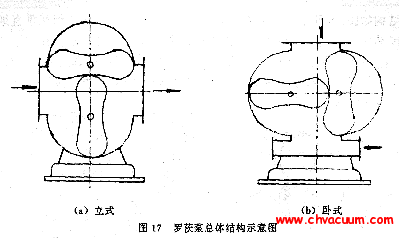

圖17：羅茨真空泵總體結構示意圖

　　1、立式羅茨泵如圖 17(a) 所示，這種結構的進、排氣口水平設置，裝配和連接管路都比較方便。但泵的重心較高，在高速運轉時穩定性差，故這種型式多用于小泵。

　　2、臥式羅茨泵如圖 17(b) 所示，泵的進氣口在上，排氣口在下。有時為了真空系統管道安裝連接方便，可將排氣口從水平方向接出，即進、排氣方向是相互垂直的。此時，排氣口可以從左或右兩個方向開口，除接排氣管道一端外，另一端堵死或接旁通閥。這種泵結構重心低，高速運轉時穩定性好。一般大、中型泵多采用此種結構。

　　3、泵的兩個轉子軸與水平面垂直安裝。這種結構裝配間隙容易控制，轉子裝配方便，泵占地面積小。但泵重心較高且齒輪拆裝不便，潤滑機構也相對復雜。僅見于國外產品。
