文章在catia環境上，介紹內外飾通用結構的三維參數化設計，并生成通用結構catalog，在以后的設計中加以引用，以提高設計效率。

　　前言

　　汽車行業是一個高速發展、競爭日趨激烈的行業。當代汽車開發和制造技術中，縮短開發周期、降低成本、減少產品開發風險等因素直接關系到企業的自主創新力。在內外飾的設計中，同一結構經常被不同項目和零件使用，不同工程師重復的設計造成資源的浪費。而通用結構的建立和應用能夠大大提高設計效率和周期，并降低開發風險。

1、通用結構的創建

　　1.1、通用結構的分類

　　根據現有車型和競品車型的機構進行分類，在CATIA V5 軟件環境下建立。類別采用中文命名，零件全部按照各標準命名。各類結構具有直觀的零部件式樣圖標，所含信息充分滿足設計需求，如類型、編號、名稱、尺寸規格等。

　　通用結構分類：

　　(1)卡接結構;(2)螺釘、螺栓安裝結構;(3)焊接結構。

　　1.2、通用結構的創建

　　建立基于CATIA V5 的通用結構women 稱之為創建CATALOGS.在完成對通用結構的分類后，我們先用CATIA V5 軟件對各類結構進行實體建模，在建模過程中引入參數變量，并對各元素進行約束，然后創建設計表、描述文件，創建圖標，并進行分類，最后加入到CATALOGS 中。這樣，設計人員便可方便的通過索引對通用結構進行調用了。

　　創建通用結構大體分為以下過程：

　　1.2.1、實體建模

　　一個CATIA 的CATALOG 引用了若干實體。實體建模就是用CATIA V5 的各功能模塊將通用結構設計成一個個實體。這些實體就是CATIA V5 中的CARPart 或CATProdut 這樣的文檔。建立的實體需要定義約束關系。在定義約束關系過程中應使約束關系盡量優化，避免重復約束的情況或遺漏必要的函數關系。

　　1.2.2、參數化

　　CATIA 提供了參數化的設計手段。參數化設計是指系統通過尺寸驅動的方式，以獨立的集合約束條件和簡單的公式，尋找解決方案。參數化設計的主要特殊是以尺寸控制幾何模型，利用CATIA 軟件建立幾何模型時逐一建立幾何參數，這些參數的位置是固定的，但參數的數值是以改變的。參數化定義的圖形是完全受約束的，參數化的設計方法更適合于標準件這類設計過程比較明確的零件。

　　通用結構的實體建模，要求對這些實體進行優化的參數化設計。根據實體的外形、尺寸(直徑、長度)、角度、標準來選擇適當的參數變量。按上述要求設計出的實體，才能適用于每組不同的參數值。

　　實體由關鍵字描述，關鍵字包括描述實體的引用、類型、直徑、長度、角度等。將這些關鍵字用參數變量來表達，這個過程就是參數化。

　　1.2.3、建立描述文件

　　建立一種擴展名為CSV 的描述文件，它包含了需要的一類通用結構所需的信息，包括名稱、圖標等相關的信息。

　　1.2.4、創建圖標

　　對每一類通用結構創建一個能直觀反映該類標準間外形的圖標，并使該圖標文件與建立描述文件中的圖標定義相適應。

　　1.2.5、創建CATALOG

　　通過CATIA PowerCopy 命令創建通用結構的CATALOG。

　　實例：

　　(1)設計帶參數的卡鉤結構;

　　(2)選擇Interst/knowledge Template/Power Copy 命令;

　　(3)定義power copy 的特征;

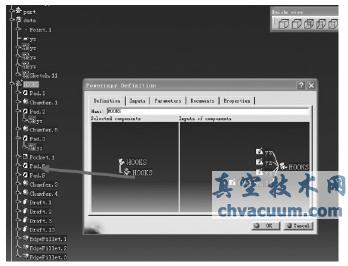

　　(4)從結構樹上的特征定義Power Copy 的參考特征(點，線，面等)，并重命名Power Copy 為HOOKS;

　　(5)從Inputs 對話框中重命名參考特征;

　　(6)保存零件;

　　(7)選擇Interst/knowledge Template/Save in Catalog 命令，保存卡鉤特征的power copy 到指定路徑。

2、通用結構的應用

　　設計人員通過CATIA V5 界面調用通用結構。點擊CATIA V5Tools 工具條中的catalog browser 圖標，就可以調出通用結構。選擇相應的約束條件(位置、方向)就可實現對通用結構的調用。

　　實例：

　　(1)在零件創建定義卡鉤位置的點和平面;

　　(2)選擇Tools/ catalog browser;(3)選擇對應的平面和點，點擊Preview 預覽;

　　(4)完成。

3、結束語

　　通用結構的建立，大大減輕了產品設計過程中設計開發人員的工作量。對于提高工程設計質量，有效利用人力資源，提高工作效率，縮短研發周期，降低設計成本，具有重要的應用價值。對于設計人員只需簡單的培訓，即可完成通用結構的使用和維護擴充工作，對由于產品不斷改形而出現的設計提供了一個極為便利的工具。
