射頻識別系統硬件組成

        在凍干工藝系統中,讀寫器采用U2270芯片組成的電路,工作頻率在125kHz,有效讀識范圍可達到10cm。該讀寫器支持的數據通信接口為RS-232、RS-485和韋根接口,由于串口通信只能連接一臺計算機和一臺讀寫器,并且通信距離短,傳輸速率較低,不適應車間運作的工作模式。

       為了實現對多臺讀寫器進行遠距離快速通信,本系統RS-485接口方式,構建一個分布式控制網絡,由一臺計算機控制多臺凍干機上的讀寫器,進行凍干工藝的控制。主控制計算機和讀寫器之間采用RS-485主從方式通信,在主機上運行API函數為主(客戶端),讀寫器為從(服務端) 。

        由客戶端計算機通過主從協議與多個讀寫器建立網絡連接,并對每個讀寫器設定一個唯一的標識碼。計算機通過API函數主動向讀寫器發命令數據包,讀寫器收到命令數據包后執行操作,使凍干機進行操作流程,并把結果返回給API函數。

射頻識別系統在凍干工藝的應用

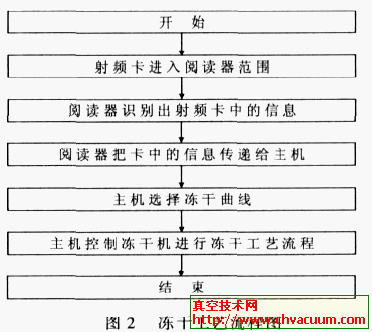

        凍干物料分為液體、固體和粉狀體,同時物質的品種,質量也不同。即使在同一凍干機中,裝載的方式不同,加熱的方式也不相同,因此在凍干工藝流程中是相當復雜的。為了提高凍干速率、節約能耗,采用何種凍干工藝就非常重要。凍干工藝大體分為前處理、凍干、后處理等工藝。按照凍干工藝的需要,在射頻卡中寫入物料的種類、形狀、分切方式、凍干層厚度、面積、加熱方式、擱板層數等相關參數,再把射頻卡貼在需要凍干的物料上。當貼有射頻卡的物料進入安裝在凍干機上的讀寫器的工作范圍,讀寫器便可以迅速的讀取射頻卡中的信息,再把數據傳輸給主控計算機,由計算機按照工藝要求選定合適的凍干曲線進行凍干工藝流程。因此所獲取的凍干曲線是最佳的工藝凍干曲線,從而達到高效快速,能源合理分配,大大提高了凍干效率,獲得滿意的凍干產品。采用射頻識別技術的凍干工藝流程如圖2所示。

總結

      本文作者首次利用射頻識別技術在凍干工藝中的應用,相比以前的人工操作具有許多優勢。

     (1) 靈活性: 采用可寫入的射頻卡,可以靈活地按照需要控制產品的生產,同時標簽可以多次的使用。

     (2) 對環境的要求不高: 射頻識別系統完全不受灰塵、潮濕、油污、粉塵、有害氣體、高溫以及在生產環境中可能會產生的類似影響。

    (3) 工作速度快: 讀寫器能夠在不到一秒鐘的時間里讀出射頻卡中的信息,使整個工藝流程大大提高。

    (4) 數據安全: 通過校驗和的方法來保證射頻卡中存儲的數據,從而確保讀出數據的準確,錯誤的數據會被發現并被忽略掉。因此我們可以看出使用射頻識別技術在控制方式上是一種新的嘗試,是產品更加細化、科學,有利地提高了凍干的速效,具有廣闊的市場前景。
