反應氣壓對ZAO薄膜沉積速率的影響
圖2 是不同反應氣壓下沉積速率的變化曲線。工藝參數為:O2 氣和Ar 氣流量比為3/20,沉積溫度200℃,濺射功率140 W。可以看出,沉積速率隨反應氣壓的增大而先增大后減小,有一個最大沉積速率,對應一個最佳反應氣壓。分析如下:一方面,在反應氣壓位于一個較低的工作范圍內,隨著它的升高,氣體分子密度增大導致電子與氣體分子之間發生碰撞的幾率增大,從而電子在氣體分子間能更充分地交換它們的能量,使氣體濺射粒子能量增大;另一方面反應氣壓的升高使電離度增大等離子體阻抗下降,放電增強,離子流增大,穿過陰極暗區被加速初始電子的能量減少,陰極對電子捕集效率增大,所以沉積速率增大。但是,當反應氣壓處于一個較高的工作范圍時,隨反應氣壓的升高, 沉積速率反而會減小,這是因為輝光放電中原子、離子的平均自由程下降,濺射靶材原子的背反射的幾率和受氣體原子(Ar) 散射的幾率增大,造成粒子能量降低,而粒子經多次碰撞后逃離沉積區域而返回陰極表面,減小了襯底對濺射原子的收集效率,導致了沉積速率的降低[10]。由圖2 可知本實驗最佳反應氣壓為0.7 Pa 左右。

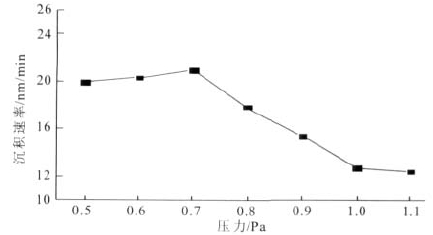

圖2 反應氣壓和沉積速率的關系

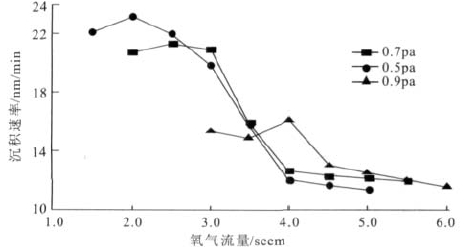

圖2.1 不同反應氣壓下O2 氣流量和沉積速率的關系
在圖2 的曲線上取0.5 Pa 和0.9 Pa 兩個點,繪制成圖2.1 并和圖1 作為比較,其他工藝參數保持一致。可以發現隨著氣壓的提升,兩個拐點向流量高的方向移動,金屬模式所占的比例增大,靶中毒的現象得以緩解,但是沉積速率降低依然很快。
