介紹了一種采用3H 作為放射源的β 放射性電離規靈敏度衰減特性分析工作，通過對放射性電離規靈敏度衰減特性的理論分析和實際測量，得到放射性電離規長時間貯存和使用后會導致測量靈敏度顯著下降、線性壓力測量范圍降低的結論。因此，放射性電離規經過一段時間使用或貯存后必須進行校準。

　　β 放射性電離規（以下簡稱β 規）是采用β 放射線產生的電子對被測環境內氣體分子進行電離，通過測量離子流實現壓力測量的真空規。該規沒有熱燈絲和任何加熱源, 所采用的放射源具有能量低、易屏蔽等特點，適用于危險環境的氣體壓力檢測，在火箭共底氫、氧環境的壓力測量中得到應用。在20 多年火箭的歷次發射中，為火箭共底工作狀態提供可靠的壓力數據，確保安全發射。

　　放射源半衰期直接決定了放射性電離規的使用壽命。隨著放射性電離規使用和存放時間的增長，放射源產生的電子密度越來越小，從而導致電離規靈敏度逐漸下降。當規的靈敏度下降到小于設計數值時，規的壽命結束而停止使用。此外，在放射性電離規使用過程中，因規電極及其引線氧化，改變了內部的電場分部，也會導致放射性電離規靈敏度下降。本文通過理論分析和試驗測量對β 放射性電離規的靈敏度衰減特性進行了分析，提供規正確使用和存放的技術途徑。

1、放射性電離規結構及工作原理

　　β 規結構見圖1，包括：陽極、放射源、離子收集極和殼體等。陽極為筒形結構，陽極加直流電壓。放射源選用3H 源，被焊接在陽極筒內壁上，和陽極同電位。陽極筒中心為離子收集極，處于“虛地”電位。3H 作為放射源，發射的β 線為電子線，最大電子能量為18 keV，半衰期為12.5 a。β 線的穿透性很低，屬于V 級放射源，產生放射性同位素強度較弱，對人體為安全劑量，因而得到廣泛的應用。

　　β 規工作時，3H 放射源產生的β 粒子對被測環境內氣體分子進行電離，在陽極上施加的直流電壓使得收集極和陽極間形成一個電場空間，離子在電場作用下被收集極收集而形成一定強度的離子流電信號。信號被測量電路的放大器放大，并經過一定的數據處理后轉變為電壓信號，最終送到顯示單元。在一定壓力范圍內，電壓變化的信號值和壓力變化成線性，從而實現壓力測量。

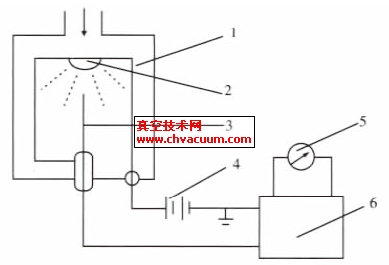

1.陽極　2.放射源　3.離子收集極　4.陽極電源　5.顯示單元　6.離子流測量放大器

圖1 β 規結構示意圖

2、放射性電離規靈敏度衰減理論分析

4、結論

　　試驗結果表明，經過6 年的貯存和使用，被測β 規的靈敏度系數衰減值在29%~48%范圍。其中，在(10~500) Pa 壓力測量范圍內，衰減系數為30%，在0.5 Pa 時衰減系數達到48%。利用公式（7）理論計算獲得，經過6 年貯存和使用，β規的靈敏度理論衰減系數應為28%，和實際測量值比較接近。因此，可以認為，β 規靈敏度衰減主要來自是放射源強度衰減，其規律符合衰變定律。但總體來說，在壓力測量范圍內，靈敏度衰減系數要比理論計算值略大，這說明引起β 規靈敏度下降的因素除了放射源外，還與規的結構有關。隨著β 規貯存和使用時間的增長，β 規靈敏度有下降的趨勢，線性壓力測量范圍變小。因此，每過一段時間需要對β 規進行校準，長時間貯存和使用后，β 規壓力測量性能明顯下降，無法正常使用。

參考文獻:

　　[1] 黃文平, 王朋. 熱陰極電離真空計的設計[J]. 電子工程師. 2004, 30(6):4- 5.
　　[2] 王榮宗，孫天輝. 新型JK- β真空計的設計及特性[J]. 真空與低溫. 2000, 6（4）：23- 26.
　　[3] 沈國土, 胡桂萍, 寧端鵬. 放射性核衰變統計規律實驗的計算機模擬[J]. 大學物理實驗. 2006, 19 (1):83- 84.
　　[4] 金革, 牛田野, 范揚眉. 放射性核素壽命測量系統[J].核電子學與探測技術. 2004,24(2):114.
　　[5] 達道安, 邱家穩. 真空設計手冊[M]. 北京: 國防工業出版社. 2004:1142- 1144.
　　[6] 李得天. 熱陰極與冷陰極電離規穩定性的比較研究[J]. 真空與低溫. 2002,8(4):201- 202.
