AutoCAD自定義快捷鍵高效繪圖

2014-12-07 胥正皆重慶派斯克刀具制造股份有限公司

　　分析了AutoCAD 用戶使用自定義快捷鍵能提高繪圖效率的原因，闡述了自定義快捷鍵的方法和步驟，并給出二維繪圖時自定義的快捷鍵實例，對使用AutoCAD 軟件繪圖有一定參考意義。

　　AutoCAD 在二維繪圖方面的功能相當完善，使用AutoCAD 進行二維繪圖的人越來越多，但是很多人對AutoCAD 只是達到“能用”的程度，繪圖效率較低。如何才能高效繪圖，運用AutoCAD 的命令自定義快捷鍵是一種有效的方法。本文闡述如何自定義快捷鍵，并給出筆者自定義的快捷鍵供大家參考。

1、高效的自定義快捷鍵

　　AutoCAD 調用命令的方法主要有三種: 命令行輸入法、菜單法和工具欄法。由于AutoCAD 是一個操作性較強的軟件，相對而言，調用命令以菜單法、工具欄法易于掌握，因此，使用這兩種方法的人較多，但是繪圖效率會受到較大的影響。下面對使用上述三種調用命令方法的效率進行分析。

　　1) 菜單法。此法需要經過多步才能調用一個命令。先將鼠標指針從繪圖區域移到菜單欄，并準確指到菜單欄上所需選項，單擊左鍵，從彈出的下拉菜單中找到需要的命令，如遇級聯菜單，需繼續往下找，鼠標指針指到所需命令，單擊左鍵打開命令，再將鼠標指針移回到繪圖區域需繪圖處。這一操作過程往往需要幾秒到十幾秒，具體時間因用戶調用的命令和用戶對命令的熟悉程度而異。

　　2) 工具欄法。該法是通過單擊工具按鈕調用命令的又一種方法。一般像繪制、標注、修改、標準及其他一些常用的、必要的命令在工具欄里都能打開。工具欄里有幾十甚至一百多個工具按鈕。用工具欄法調用命令時，先將鼠標指針從繪圖區域指向工具欄，在眾多的工具按鈕中找到所需要的，將鼠標指針準確移到所需工具按鈕，單擊鼠標左鍵打開命令，再將鼠標指針移回到繪圖區域需繪圖處。這一操作過程往往需要幾秒。

　　3) 命令行輸入法。在命令行中輸入需調用命令的全名或其默認快捷鍵后單擊空格鍵，可以調用一個命令。以該種方法調用AutoCAD 命令比菜單法、工具欄法要快一些，主要取決于對命令全名或其默認快捷鍵的熟練程度。在命令行中輸入命令時，由于有些常用命令全名較長，如DIMALIGNED( 對齊線性標注) 、MATCHPROP( 對象特性匹配) ，在輸入時擊鍵的次數較多，勢必影響繪圖速度。AutoCAD 提供了命令快捷鍵，即用一個或幾個簡單字母去代替常用命令的全名，不用記憶和輸入長長的英語單詞命令。例如，在命令行中輸入C 就等同輸入了CIRCLE 命令，左手按鍵盤中的C 鍵后再按空格鍵，就啟動了命令; 整個操作時間在0. 1 ～ 0. 3s 內可完成。

　　AutoCAD 命令自定義快捷鍵，此法也屬于命令行輸入法。用戶繪圖時采用左手鍵盤、右手鼠標的方式，雙手協調配合是比較合理的。AutoCAD 提供的命令或默認快捷鍵命令很多，有數百個，從鍵盤輸入時，鍵盤左手區、右手區都可能涉及到，并且記憶不便，這樣操作上就費時間。好在AutoCAD 常用的命令只有40 來個，在AutoCAD 文件夾下有一個acad. pgp 文件，可以在該文件中對常用命令進行修改以便自定義快捷鍵。用戶應該將最常用的命令定義在鍵盤左手區中最方便的位置，且字母要盡量少，以便調出時間最短。自定義快捷鍵完成后，每調出一個命令平均耗費時間約為0. 1 ～ 0. 3s。這樣用戶直接在命令行中輸入自定義的快捷鍵來啟用所需命令，無需通過下拉菜單或從工具欄中調用，減少了鼠標動作頻率，大大縮短了命令調用時間。

2、如何在acad. pgp 文件中自定義快捷鍵

　　在AutoCAD 的acad. pgp 文件中集中了AutoCAD命令默認快捷鍵，而這些默認快捷鍵并非都是用戶所需要的，所以，AutoCAD 軟件允許用戶在此更改默認的快捷鍵。下面敘述在AutoCAD 中自定義快捷鍵的方法和步驟。

　　步驟1: 打開AutoCAD 程序。

　　步驟2: 在菜單欄上單擊“工具———自定義———編輯程序參數( acad. pgp) ”，調用“編輯程序參數( acad.pgp) ”界面，如圖1 所示。

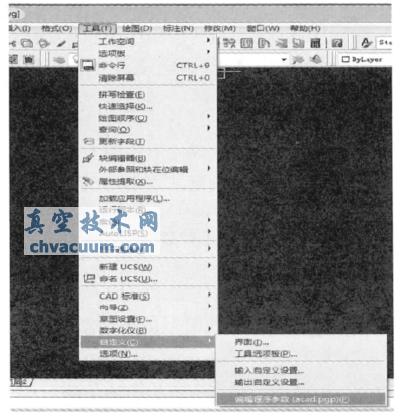

圖1 調用“編輯程序參數( acad. pgp) ”界面

　　步驟3: 單擊“編輯程序參數”，彈出“acad. pgp_記事本”文件，下拉右側垂直滾動條，將出現圖2 所示的acad. pgp 文件默認快捷鍵界面，這是AutoCAD 命令默認快捷鍵的內容。

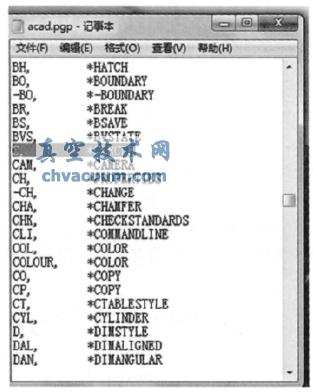

圖2 acad. pgp 文件默認快捷鍵界面

　　步驟4: 用戶在自定義快捷鍵時，先把AutoCAD 原有acad. pgp 文件另存，保存類型選“所有文件”。筆者在原文件夾下將其另存為“acad( 原) . pgp”文件，其目的是便于需要時還原。

　　步驟5: 自定義快捷鍵。重新打開“acad. pgp_記事本”文件( 見圖2) ，用戶會看到形如“A，* B”的格式，即“字母+ 逗號+ 空格+ 星號+ 單詞”，此種格式為快捷鍵的定義語法，逗號前字母A 為命令快捷鍵，即命令別名，* 號后B 為命令單詞全名。如: 圖2 中有一行“C，* CIRCLE”，逗號前C 就是命令CIRCLER的快捷鍵。如果用戶要自定義快捷鍵，只需更改逗號前的字母即可，其余不變; 例如用戶將“C，* CIRCLE”改為“A，* CIRCLE”，則命令CIRCLE 的快捷鍵就自定義為A 了。按此方式將需要自定義的快捷鍵在“acad. pgp_記事本”文件中全部改完。確認所需命令全部改好后進行保存，保存位置依然在“acad( 原) . pgp”文件所在的文件夾下，然后關閉AutoCAD程序，再重新啟動。此時，用戶自定義的快捷鍵便可使用了。使用時，如CIRCLE 命令自定義快捷鍵為A，則左手按A 鍵后再按空格鍵，就啟動了CIRCLE 命令。

　　注意: 此記事本中命令的快捷鍵是唯一的，不能發生沖突; 可以通過記事本菜單“編輯”下的“查找”來檢查沖突情況。

3、AutoCAD 常用命令自定義快捷鍵實例

　　當用戶左手進行鍵盤操作時，從小拇指到食指對應放在鍵盤的“A、S、D、F”鍵上，拇指輕放在空格鍵上; 敲擊空格鍵多數時間可以代替敲擊回車鍵。當用戶左手確定按上述方式放置手指后，再來思考如何具體自定義快捷鍵。AutoCAD 默認的快捷鍵比較多，用戶沒有必要都進行自定義，即使都自定義了，繪圖效率也未必高。就筆者從事的機械行業而言，在繪制工程圖時，只定義了37 個AutoCAD 常用命令就基本夠用了。自定義快捷鍵必須遵循兩條原則: 1) 越常用的命令要定制在越方便敲擊的鍵位，且字母要越少; 2)利于自己記憶。

　　筆者按上述原則對AutoCAD 常用命令進行了自

　　定義快捷鍵，已用于工作中，并推薦給很多工程師，使用后反應效果較好。下面列出筆者自定義的快捷鍵，并簡要說明，供大家參考。

　　F，直線( LINE) ，助記: 字母F 由直線組成，讓人聯想到“直線”。

　　SF，樣條曲線( SPLINE) ，助記: 首字母S，彎曲狀，形如樣條，F 表直線; SF 意為彎曲了直線，“樣條曲線”。

　　FF，倒角( CHAMFER) ，助記: F 表直線，FF 即相交直線間再增加一條直線，也即“倒角”。

　　FR，圓角( FILLET) ，助記: F 表直線，R 讓人聯想到圓弧; FR 即相交直線間相切一圓弧，也即圓角。

　　FA，快速引線( QLEADER) 。

　　E，刪除( ERASE) ，默認快捷鍵。

　　EE，偏移( OFFSET) ，助記: EE 由水平平行線和垂直平行線構成，讓人聯想到“偏移”。

　　ED，文字修改( DDEDIT) 。

　　S，延伸( EXTEND) ，助記: S 為伸字拼音首字母;伸即伸長、“延伸”。

　　SS，拉伸( STRETCH) ，助記: S 為伸字拼音首字母，連寫成“SS”，如同將S 進行動態“拉伸”。

　　SC，比例( SCALE) ，默認快捷鍵。

　　G，剪切( TRIM) 。

　　A，圓( CIRCLE) 。

　　AR，陣列( ARRAY) 。默認快捷鍵。

　　Q，圓弧( ARC) 。

　　T，多行文本( MTEXT) 。默認快捷鍵。

　　TT，鏡像( MIRROR) ，助記: 一個字母T 和兩個連寫的“TT”，都讓人聯想到“鏡像”。

　　TS，線性比例( LTSCALE) ，助記: 將默認快捷鍵

　　LTS 去掉一個L。

　　RE，重生( REGEN) 。默認快捷鍵。

　　Z，縮收( ZOOM) 。默認快捷鍵。

　　ZZ，旋轉( ROTATE) 。

　　W，特性匹配( MATCHPROP) 。

　　WW，圖案填充( HATCH) ，助記: W 連寫兩個成

　　“WW”，看上去讓人容易聯想到剖面線、“圖案填充”。

　　V，移動( MOVE) 。

　　VV，插入( INSERT) ，助記: 字母V，上大下小，尖銳狀，VV 便于“插入”。

　　DDD，標注樣式( DIMSTYLE) ，助記: 有關標注方面的命令，在AUTOCAD 中多以D 開頭，為便于記憶，筆者自定義快捷鍵以D 開頭的都有標注含義。

　　D，線性標注( DIMLINEAR) ，助記: 字母D 最易讓人聯想到標注，“線性標注”是用得最多的標注。

　　DD，直徑標注( DIMDIAMETER) ，助記: 首字母D 表示標注，第二個字母D 表示直徑; DD 即表示標注直徑。

　　DR，半徑標注( DIMRADIUS) ，助記: 首字母D 表示標注，第二個字母R 表示半徑; DR 即表示標注半徑。

　　DA，對齊線性標注( DIMALIGNED) ，助記: 首字母

　　D 表示標注，第二個字母A 有兩條斜線; DA 即標注傾斜線的尺寸。

　　DX，角度標注( DIMANGULAR) ，助記: 首字母D表示標注，第二個字母X 形如相交直線; DX 即標注相交直線間的尺寸，也即標注角度。

　　DC，圓心標記標注( DIMCENTER) ，助記: 首字母

　　D 表示標注，第二字母C 表示中心、圓心; DC 即標注圓心標記。

　　DE，編輯標注文字( DIMTEDIT) 。助記: 首字母D表示與標注相關。

　　BB，打斷( BREAK) 。

　　C，復制( COPY) ，助記: 取COPY 首字母C。

　　X，分解( EXPLODE) 。默認快捷鍵。

　　XW，公差( TOLERANCE) ，助記: 此處公差實際是指形位公差，X、W 分別為形與位字拼音首字母。

　　以上所列出的自定義快捷鍵應該說很好地遵循了自定義快捷鍵的第一條原則。AutoCAD 用戶都會感覺到有些命令會被頻繁使用，使用情況大約是: 用得最多的是直線，其次是線性標注，其余大致是繪圓、延伸、剪切、復制和偏移等。筆者對命令頻率用得較高的自定義快捷鍵安排在最易操作的鍵上，且用一個字母表示，比如，“直線”定義為F 鍵，“線性標注”定義為D 鍵，“延伸”定義為S 鍵。對命令頻率用得相對較低的自定義快捷鍵用兩個字母表示，其中第一個字母盡量安排在最易敲擊的A、S、D、F 鍵上，如“半徑標注”定義為DR; 或者盡量安排成兩個相同的字母，如“鏡像”定義為TT。
