本文對R2Co17 磁柱零件的表面凈化工藝加以改進，采用電化學工藝，效果良好。結果表明，R2Co17稀土鈷磁柱零件采用電化學凈化工藝，表面殘留磁粉少，表面平整光亮，更好地滿足了真空器件對該零件的要求。

　　R2Co17 稀土鈷磁性材料具有磁性強、穩定性高等特點，在工業中得到廣泛應用。然而由于稀土鈷磁性材料都是金屬間化合物，性質很脆。當該材料在真空器件中應用時，必須對其凈化處理，常規的表面凈化處理方法是手工打磨和擦洗，采用這種方法處理，材料表面容易出現凈化不干凈、變形、開裂等問題現象，影響了器件質量，且操作工藝煩瑣、效率低、光亮度不好。鑒于上述問題，有必要尋求一種新的表面凈化方法。

1、實驗方案分析與確定

　　零件表面凈化方法從原理上講有機械法、物理法、化學法與電化學法等，由于稀土鈷磁性材料磁化后，表面帶有許多磁性粉體，且材料本身很脆，機械和物理的方法難以達到凈化目的，化學法對材料有腐蝕作用, 且表面粘附的粉體不易反應完全。而電化學的方法可以借助電場的作用使表面粉體發生電化學反應從而容易去除，因此，確定采用電化學的方法。

　　金屬的電化學凈化主要利用電化學拋光和陽極溶蝕原理，從電解拋光的工作機理可知，零件被拋光時，表面顯微變形層(凸峰和凹谷)都被發生溶解，但凸峰處由于電力線最多，將更快地被溶解，因此表面結晶組織便相當于金屬的真正(無變形)組織，零件可得到很光澤的和光滑的表面質量。陽極溶蝕可以使表面附著的磁粉發生電化學反應而溶解于溶液中。

　　通過分析，為解決實際生產中出現的問題，擬采用機械打磨和電化學兩種方案進行對比試驗。

2、實驗過程和方法

　　2.1、實驗材料

　　實驗件為稀土鈷磁柱(Φ10 mm×10 mm圓柱體)。

　　2.2、實驗過程和步驟

　　A. 機械打磨法

　　采用砂紙一邊打磨一邊用棉花將砂粒從磁鋼上揩拭掉，如此反復數次，直至揩拭干凈為止，再用丙酮進行超聲波清洗10min，無水乙醇脫水，烘干。

　　B. 電化學法

　　采用了H3PO4-CrO3 的簡單體系，文獻主要用于電化學拋光，根據反應原理，我們認為，可以用于凈化R2Co17 稀土鈷，參考工藝參數見表1。主要試驗步驟如下：

　　(1)用丙酮超聲波清洗10 min，進行去油處理。

　　(2)配制溶液

　�、� 用托盤天平稱取CrO3 倒入燒杯中，按比例量取H3PO4 倒入燒杯，加熱攪拌溶解。

　　② 配制3%的NaHCO3 水溶液。

　　(3) 采用18 V/50 A 的直流穩壓穩流電源，陽極接樣件，陰極接不銹鋼。

　　(4)電解處理，按表1 的工藝參數進行處理。

　　(5)依次浸熱去離子水→浸3%NaHCO3 進行中和處理→浸熱去離子水三遍→吹干。備用。

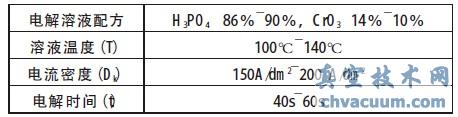

表1 電化學處理的主要工藝參數

圖1 經不同方法處理的表面粗糙度原始樣品(0#)；(b)表面機械打磨樣品(1#)；(c)電化學處理樣品(2#)

3、表面形貌分析

　　對同一批的磁鋼零件分別進行機械打磨處理和電化學處理。結果肉眼觀察可見，經打磨處理的磁鋼零件顏色灰暗，氧化層未完全徹底的清除，磁鋼表面出現嚴重變形，光亮度不夠；而經電化學處理的磁鋼零件表面平整光亮，色澤均勻，效果良好。進而分別對兩種處理方法的磁柱零件的表面進行顯微觀察，采用激光共聚焦顯微鏡，結果如圖1 和表1 所示。

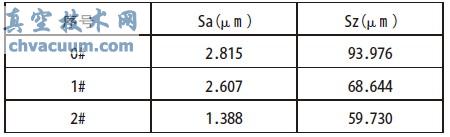

表2 經不同方法處理的表面粗糙度

　　從顯微照片中可以看出，原始表面有很多車刀紋，而且表面殘留許多不規則狀磁粉顆粒；經機械打磨的零件表面雖然車刀紋有所降低，但仍然殘留不少磁粉或砂粒磨痕；而經電解處理的零件，表面平整，機械加工痕跡幾乎看不見。表面粗糙度Sa 依次降低，特別是經電化學處理的樣品Sa 顯著降低，面平均峰極差Sz 也明顯降低。由此可以看出電解處理凈化效果明顯優于機械打磨。

4、工藝驗證

　　根據實驗結果，采用電解處理的磁柱應用于產品生產中，大幅度提高了該零件的表面處理質量和合格率，合格率從70%提高到了95%。零件經測試，磁場強度不受影響，完全符合設計要求，同時，也確保了器件的真空度。

5、結論

　　R2Co17 稀土鈷磁柱材質較軟，表面吸附有大量磁粉，機械打磨法不易凈化表面，還容易使材料受到破損；采用電化學法凈化表面具有顯著優點，不僅可以達到凈化目的，而且可以使表面更平整，能更好地滿足使用要求。
