高速直聯旋片真空泵，簡稱直聯泵。它是旋片式真空泵的一個新型分支產品。本文主要講述了就以2XZ型高速直聯旋片真空泵為例講解直聯泵的基本結構與工作原理。

　　老式的旋片泵出現較早，是一種結構簡單，應用量大面廣的產品。但是這種老結構的旋片泵轉速低，大都在400r/min左右。采用皮帶傳動減速，因而體積大，重量重。欲使泵體小質輕，從泵的幾何抽速的計算理論中可知，當抽速一定時，其主要手段是提高泵的轉速。提高真空泵的轉速的主要關鍵是必須使直接承受高轉速負荷的零件適應這種工況，即泵體和旋片的材質及轉子的結構應適應轉速提高后的工況。

　　1965年德國雷暴一海拉斯公司在原有旋片泵的基礎上，對泵的結構、材料和工藝都作了重大改進，試制成功了高速直聯旋片真空泵，為旋片泵的小型化、儀器化開辟了新的途徑。到七十年代初期，英國、美國、瑞士等國家也都相繼有了直聯泵系列產品。國內的許多生產廠家從七十年代中期至今先后試制成功了不同型號的直聯泵，目前已有抽速從0.5L/s～15L/s的系列產品。

　　直聯旋片泵采取由電動機直接驅動泵轉子，把轉速提高到1400r/min以上。這樣可使泵的結構緊湊;體積顯著縮小;重量減輕;泵的抽氣性能提高;振動和噪音大大降低。

　　2XZ型直聯式真空泵系雙級高速直聯旋片式真空泵，本泵是用來對密封容器抽除氣體而獲得真空的基本設備，它可單獨使用，也可作為各類高真空系統的前級泵和預抽泵。

　　該系列泵具有低嗓聲、停泵不返油、啟動容易等優點，泵上裝有氣鎮閥，可抽除規定的可凝性蒸氣.本泵不能抽除含氧過高的，腐蝕性的，有爆炸性的或有毒的，以及含有穎粒塵埃的氣體，也不能做壓縮泵、輸氣泵使用。

直聯式真空泵工作原理與構造

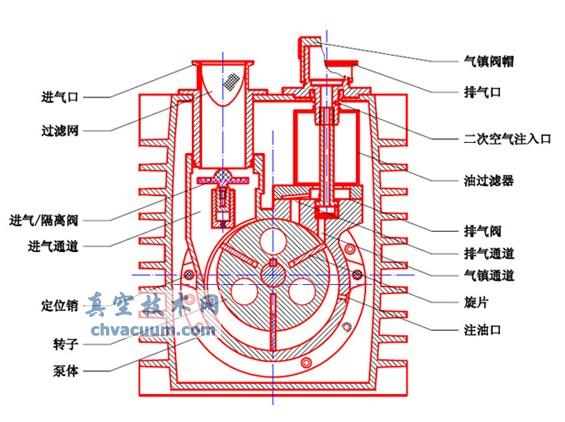

　　高速直聯旋片真空泵是一種容積泵，它借助于滑片在泵腔中連續運轉，使泵腔被滑片分成兩個不同區域的容積周期地擴大與縮小，而將氣體吸進、壓縮與排出，達到容器被抽真空。

　　本泵是由兩個工作室前后串聯同向等速旋轉，被抽氣體由前級泵腔抽入，經過壓縮被排入后級泵腔再經過壓縮，排出泵腔。通過減霧器排出泵外，如圖1所示。

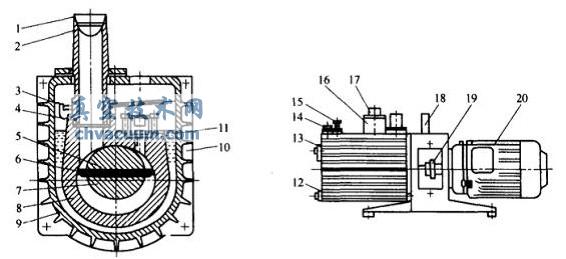

圖1 直聯式真空泵結構示意圖

1-進氣管　2-濾網　3-擋油板　4-進氣管“O”形　5-旋片彈簧　6-旋片　7-轉子　8-定子　9-油箱　10-真空泵油　11-排氣閥門　12-放油螺塞　13-油標　14-加油螺塞　15-氣鎮閥　16-減霧器　17-排氣管　18-手柄　19-聯軸器　20-電機
