鋁酸鈣紅外玻璃（簡稱CAB 玻璃）[1]，是一種優良的透紅外光學玻璃，具有類似于藍寶石的紅外透過性能，涵蓋可見光區和1~3 μm，3~5 μm兩個紅外大氣窗口，長波截止在6 μm左右，能夠進行多光譜大通量傳輸，且耐溫度急變性能好，機械性能和表面強度高，是制造紅外透過窗口的理想材料，常用作透紅外的窗口或頭罩材料，由于CAB 玻璃的化學穩定性較差，并且考慮到其應用環境，故需要在CAB 玻璃表面加鍍一層硬質防護膜。

　　SiO2 薄膜具有良好的耐磨性、較強的化學穩定性、高透光性、較高的抗激光損傷能力以及機械性能極為牢固等優點[2,3]，廣泛用于制備減反射膜、濾光片以及與其它一些折射率較高的薄膜材料相匹配用于制備高反射膜[4,5]。結合SiO2 薄膜的優點，考慮在CAB 玻璃上加鍍一層SiO2 薄膜作為硬質防護膜層。SiO2 膜制備方法很多，根據CAB 玻璃的物化特性，主要考慮物理氣相沉積方法，試驗了離子束濺射(IBS)、磁控濺射(MS)和電子束+ 離子束輔助沉積(IAD)等三種方法。

1、SiO2 膜制備

　　基片為尺寸Φ30×3 mm 的CAB 玻璃，鍍前采用酒精、乙醚混合液仔細擦拭干凈，并用干燥氮氣吹干。為保證制備樣品性能一致性，將一次制備三個樣品，分別進行后續測試。具體的制備參數見表1。其中，IBS 法和MS 法膜層沉積速率由試驗進行標定，然后通過時間控制膜層的厚度；IAD 法則通過石英晶振儀來控制沉積速率和膜層厚度。

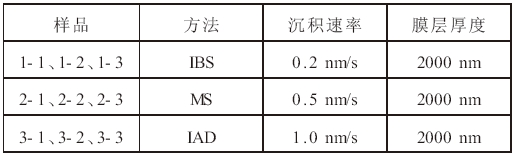

表1 SiO2 薄膜三種不同制備方法具體工藝參數

3、結論

　　由前面的測試分析結果可知：三種制備方法制備的SiO2 薄膜均具有良好的性能，相對來講，IBS 法和MS 法性能更為接近，略優于IAD 法。考慮到制備成本，最終選用MS 法做為CAB 玻璃SiO2 防護膜的制備方法。
