VC++下用MSComm控件實現PG500真空計與PC機的通訊
0、引言

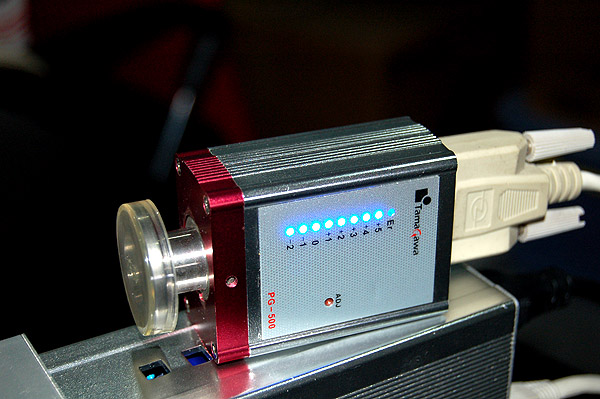

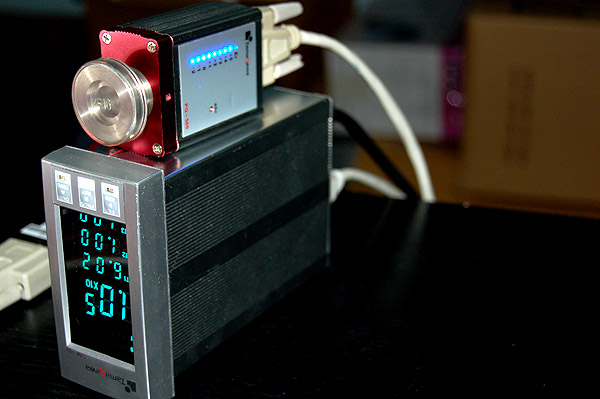

上海玉川真空有限技術公司推出的PG500+DM100AC真空計產品是可以和PC機、PLC、單片機系統、組態軟件--組態王等上位機進行通訊的。本文建立PG500真空計與PC機的通訊，可以實現真空計的壓力值顯示、遠程操作、狀態控制、數據處理等功能。本文介紹了在基于對話框的MFC應用程序中應用MSComm控件編程實現PG500真空計串口與PC機串口的控制代碼，并加入了測量數據的數據庫處理（如將真空計壓力數值記錄在Excel表格中等）。
1、硬件連接

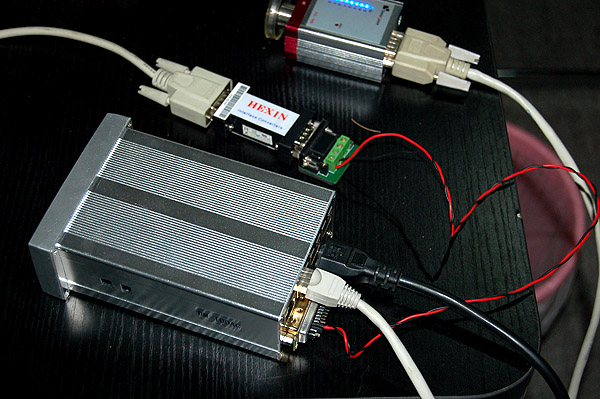

PG500真空計的通訊接口為RS-485串行接口，而PC機上為RS-232-C串口，所以事前準備好了RS-485與RS-232-C的轉換器，連接方式如右圖
2、軟件代碼
這里總結一下用MSComm控件進行串口編程的基本步驟：
- 在建立的工程中插入MSComm控件
- 添加MSComm控件ID的控制變量或對象
- 對串口進行初始化，設置MSComm控件的屬性
- 添加串口事件的消息處理函數OnComm()函數，在函數中根據應用需要，編寫數據 處理代碼
- 編寫串口發送等其他代碼
- 關閉串口
2.1、創建工程并添加MSComm控件
建立首先打開VC 6.0，建立一個基于對話框的MFC應用程序：PG500。在對話框中創建通信控件，若Control工具欄中缺少該控件，可通過菜單Project --> Add to Project --> Components and Control插入即可，再將該控件從工具箱中拉到對話框中。此時，你只需要關心控件提供的對 Windows 通訊驅動程序的 API 函數的接口。換句話說，只需要設置和監視MSComm控件的屬性和事件。
2.2、初始化串口：設置MSComm控件的屬性
在CPG500Dlg::OnInitDialog()函數中寫入對串口的初始化語句:
//串口初始化
m_DM100Comm.SetCommPort(1);//選擇COM1
m_DM100Comm.SetInputMode(1);//輸入方式為二進制方式
m_DM100Comm.SetInBufferSize(1024);//設置輸入緩沖區大小
m_DM100Comm.SetOutBufferSize(512);//設置輸出緩沖區大小
m_DM100Comm.SetSettings("9600,n,8,1");//波特率9600無檢驗位，8個數據位，1個停止位
if (!m_DM100Comm.GetPortOpen())//如果串口沒有打開則打開
m_DM100Comm.SetPortOpen(TRUE);//打開串口
else
AfxMessageBox("串口已打開或不存在");
m_DM100Comm.SetRThreshold(1);//接收緩沖區有1個及1個以上字符時，將引發接收數據的OnComm事件
m_DM100Comm.SetInputLen(0);//設置當前接收區數據長度為0,表示全部讀
m_DM100Comm.GetInput();//先預讀緩沖區以清除殘留數據
2.3、添加串口事件消息處理函數
MSComm控件一般用事件驅動方式來從串口接收數據，也就是消息處理，當串口有時間發生時，程序調用消息函數來處理數據。
void CDM100Dlg::OnComm()
{
// TODO: Add your control notification handler code here
VARIANT m_input;
COleVariant nyVar;
char* str;
if(m_DM100Comm.GetCommEvent()==2)//事件值為2表示接收緩沖區
{
int l = m_DM100Comm.GetInBufferCount();
if(l > 0)
{
nyVar.Attach(m_DM100Comm.GetInput());//讀緩沖區
m_input=nyVar;//VARIANT型變量轉換為ColeSafeArray型變量
str = (char*)(unsigned char*)m_input.parray->pvData;//字符型
}
str[l]='\0';
if(str[0]==':')
{
m_zstrtmp=_T("");
}
m_zstrtmp+=(const char*)str;
if(str[l-1]==0x0D)
{
if (m_bShowData)//已發送數據
{
m_strtmp=m_zstrtmp;
m_strfinal=GetShowMode();//顯示壓力值的單位以及壓力數據顯示方式
if (m_strtmp.Mid(3,2)=="1D")//
{
m_nCount1++;
m_strRecv1=m_strfinal;
if (m_bExcelSave)//存入Excel表格的數據
{
m_time=m_time.GetCurrentTime();
m_SampleArray.Add(m_time.Format("%H:%M:%S"));
m_SampleArray.Add(m_strRecv1);
}
UpdateData(FALSE);
}
else if (m_strtmp.Mid(3,2)=="2D")
m_strRecv2=m_strfinal;
else if (m_strtmp.Mid(3,2)=="1R")
m_strExpo1=m_strfinal;
else if (m_strtmp.Mid(3,2)=="2R")
m_strExpo2=m_strfinal;
else if (m_strtmp.Mid(3,2)=="3R")
m_strExpo3=m_strfinal;
UpdateData(FALSE);
}
m_zstrtmp.Empty();
}
}
}
2.4、發送數據
為發送按鈕添加一個單擊響應函數，添加如下代碼
void CDM100Dlg::OnCheckCycleSend1() //向PG500配置的DM100顯示屏1通道循環發送數據
{
// TODO: Add your control notification handler code here
if (m_bAutoSend2)
{
m_ctrlCycleSend2.SetCheck(0);
KillTimer(2);
}
if (m_ctrlCycleSend1.GetCheck())
{
m_bAutoSend1=TRUE;
((CButton*)GetDlgItem(IDC_BTN_PORT_OPEN))->EnableWindow(FALSE);
SetTimer(1,m_nCycleTime1,NULL);
}
else
{
m_bAutoSend1=FALSE;
((CButton*)GetDlgItem(IDC_BTN_PORT_OPEN))->EnableWindow();
KillTimer(1);
}
}
void CDM100Dlg::OnCheckCycleSend2() //向PG500配置的DM100顯示屏2通道循環發送數據
{
// TODO: Add your control notification handler code here
if (m_bAutoSend1)
{
m_ctrlCycleSend1.SetCheck(0);
KillTimer(1);
}
if (m_ctrlCycleSend2.GetCheck())
{
m_bAutoSend2=TRUE;
((CButton*)GetDlgItem(IDC_BTN_PORT_OPEN))->EnableWindow(FALSE);
SetTimer(2,m_nCycleTime2,NULL);
}
else
{
m_bAutoSend2=FALSE;
((CButton*)GetDlgItem(IDC_BTN_PORT_OPEN))->EnableWindow();
KillTimer(2);
}
}
定時器消息處理函數代碼如下：
void CDM100Dlg::OnTimer(UINT nIDEvent)
{
// TODO: Add your message handler code here and/or call default
switch (nIDEvent)
{
case 1:
OnBtnShow1();//1通道發送一次數據
break;
case 2:
OnBtnShow2();//2通道發送一次數據
break;
case 3:
SetWindowText(m_strCaption.Mid(0,13+m_ncaption));
if(m_ncaption<(m_strCaption.GetLength()+1))
m_ncaption++;
else
m_ncaption=0;
break;
default:
break;
}
CDialog::OnTimer(nIDEvent);
}
3、結束語
使用以上代碼可以通過PC機實現PG500真空計的遠程設置、壓力顯示、狀態控制、數據處理等過程。
注：以上代碼為PG500真空計與PC機通訊的主干代碼，另有大部分函數原型由于文字限制在本文中未寫出。 真空測量軟件開發可聯系仇小姐，電話：021-61526449，分機號8002
